AD7634. 18-разрядный АЦП последовательного приближения с биполярными входами, выполненный по PulSAR-технологии
Analog Devices

Купить:

(812) 252-01-40
(812) 252-18-18


AD7634 - 18-разрядный АЦП последовательного приближения с биполярными входами и программно-устанавливаемым диапазоном входных сигналов. Кроме прецизионного АЦП в состав данного элемента входят: ИОН, схема коррекции кодов, высокоточное ЗРУ, тактовый генератор и схемы параллельного и последовательного интерфейса. По сигналу запуска преобразования происходит выборка разностного напряжения между входами IN+ и IN-, которое и подвергается преобразованию.
(18-Bit, 670 kSPS, Differential Programmable Input PulSAR(r) ADC)
Datasheet (915 kB)
Области применения:
  • высокоскоростной сбор данных;
  • управление технологическими процессами;
  • системы ЦОС;
  • спектральный анализ;
  • системы медицинских исследований;
  • связь.

    Дополнительно поставляется оценочная плата EVAL-AD7634CB и контроллер подключения плат к ПК EVAL-CONTROLBRD3.

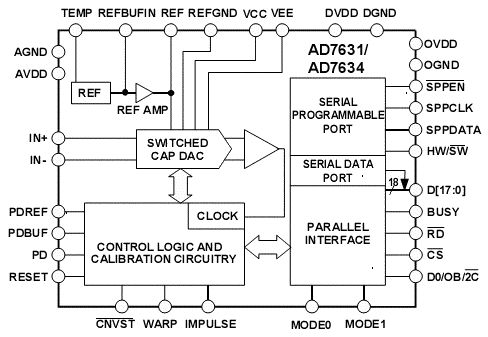

    		• AD7634. Блок-схема
    Технические параметры
    Разрешение без пропуска кодов 18 разрядов
    Диапазон входных напряжений ±10В, ±5В, 10В, 5В
    Производительность 670 квыборок/сек
    Максимальная интегральная нелинейность 2,5МЗР (9,5ppm от полной шкалы)
    Динамический диапазон 103дБ
    Отношение сигнал / (шум+шум квантования) на 2кГц 100дБ
    Низкий дрейф внутреннего ИОН 3ppm/0C, типовой
    Низкое рассеянье при 670квыб./сек 100мВт
    Величина питающего напряжения 5 В...±15 В
    Отсутствие в устройстве конвейерной задержки
    Параллельный (18, 16, 8)-разрядов и последовательный (5В / 3В) интерфейс
    Последовательный интерфейс совместим с SPI / QSPI / MICROWIRE / DSP
    Промышленный диапазон температур -40...+85oС
    Корпус 48-выводной (отсутствие сплавов свинца) LQFP-48, LFCSP-48 7х7мм
    Остальные компоненты PulSAR:
    ТИП / ПРОИЗВОД. кВыб/сек
    100÷250
    500÷570
    650÷1000
    >1000
    Псевдо-дифференциальный вход AD7651
    AD7660
    AD7661     		AD7650
    AD7652
    AD7664
    AD7666     		AD7653
    AD7667

    Биполярный вход AD7610
    AD7663    		 AD7665
    		 AD7612
    AD7671
    Дифференциальный вход AD7675
    		 AD7676
    		 AD7677
    		 AD7621
    AD7622
    AD7623
    18-разрядные
    Многоканальные/

    Параллельные     		AD7631
    AD7678

    		 AD7669


    AD7654
    AD7655
    		 AD7634
    AD7674

    		 AD7641
    AD7643
