AD8231. Программно-управляемый инструментальный усилитель с нулевым дрейфом
Analog Devices

Купить:

(812) 252-01-40
(812) 252-18-18


AD8231 - программно-управляемый инструментальный усилитель с автокомпенсацией дрейфа, тем самым удалось добиться величины дрейфа смещения до 50нВ/0С. Переключение коэффициента передачи ИУ осуществляется программно или переключениями управляющих выводов А0 ... А2. В ИУ предусмотрен переход в режим микропотребления с током всего 1мкА.
(Zero Drift, Digitally Programmable Instrumentation Amplifier)
Datasheet (632 kB)
Области применения:
  • датчики давления и деформации;
  • термопары и терморезисторы;
  • программируемый инструмент;
  • системы промышленного управления;
  • системы взвешивания.

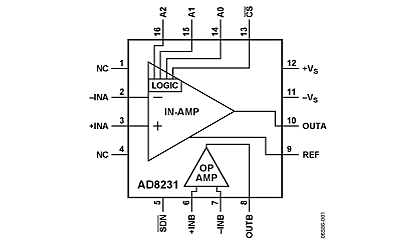

    		• AD8231. Блок-схема
    Технические параметры
    Набор устанавливаемых коэффициентов передачи 1, 2, 4, ..., 128
    Коэффициент подавления синфазной помехи 80 дБ (G=1)
    Высокая скорость нарастания 1,1 В/мкс
    Малое напряжение смещения 15 мкВ
    Малый дрейф напряжения смещения 1 мкВ/С
    Малый дрейф коэффициента передачи 10 ppm/C
    Низкий уровень шумов (G=10) 13 нВ/Гц
    Низкое потребление 3.5 мА
    Величина питающего напряжения ±5 В...±12 В
    Расширенный промышленный диапазон температур -40...+125oС
    Корпус 16-контактный LFCSP-16   4 х 4мм
    >
    Остальные компоненты этого класса:
    Элемент Описание Кол. источн. пит. Vcc-Vee Метод устан. коэфф. перед. Полоса при G=10 (кГц, тип) G мин. G макс. CMRR мин. при 60 Гц и G мин. CMRR мин. при 60Гц и G макс. Vшум RTI 1-10 Гц, мкВp-p Цена
    AD8210 Дифф. усилитель Один 4.5В до 5.5В фиксир. 500 - - 100дБ 100дБ 20 по запросу
    AD8211 - - 4.5В до 5.5В - 500 - - - - - по запросу
    AD524 Прецизионный ИУ Два 12В до 36В Контактами 400 1 1000 70дБ 110дБ 0.3 по запросу
    AD8212 Высоковольтный монитор тока Один 7В до 65В Резистором 1000 1 1000 100дБ 100дБ 1.1 по запросу
    AD620 ИУ общего применения Два 4.6В до 36В Резистором 800 1 10000 73дБ 110дБ 0.28 по запросу
    AD8213 Два высоковольтных монитора тока Один 4.5В до 5.5В фиксир. 500 20 20 100дБ 100дБ 7 по запросу
    AD622 ИУ низкой стоимости Два 5.2В до 36В Резистором 800 1 1000 66дБ 103дБ 0.3 по запросу
    AD8214 Высоковольт. пороговый детектор Один 5В до 65В Резистором - 1 100 80дБ 80дБ 2.2 по запросу
    AD624 Прецизионный ИУ Два 12В до 36В Контактами 400 1 1000 70дБ 110дБ 0.3 по запросу
    AD8220 ИУ на полевых тр-рах с технологией питание-питание Один/Два 4.6В до 36В Резистором 800 1 1000 78дБ 94дБ 0.8 по запросу
    AD626 Дифф. усилитель Один/Дваl 2.4В до 12В Контактами 100 10 100 55дБ 55дБ 2 по запросу
    AD8221 Высококачественный ИУ Два 4.6В до 36В Резистором 562 1 1000 80дБ 130дБ 0.25 по запросу
    AD628 Дифф. усилитель с высоким допустимым синфазным напр. и программир. услением Один/Два 4.5В до 36В Контактами; Резистором 600 0.1 100 75дБ 75дБ 15 по запросу
    AD8222 Два высококачественных ИУ Два - Резистором 750 1 10000 80дБ 130дБ 0.25 по запросу
    AD8202 Дифф. усилитель с высоким допустимым синфазн. напряжением Один 3.5В до 12В Фиксир. 50 - - 82дБ 82дБ 10 по запросу
    AD8224 Два ИУ на полев. тр-рах с технологией питание-питание Один/Два 4.6В до 36В Резистором 800 1 1000 78дБ 94дБ 0.8 по запросу
    AD8205 Дифф. усилитель Один 4.5В до 5.5В Фиксир. 50 - - 78дБ 78дБ 20 по запросу
    AD8225 ИУ с фиксир. усилением G=5 Дваl 3.4В до 36В Фиксир. 900 - - 86дБ 86дБ 1.5 по запросу
    AD522 Дифф. усилитель Два 10В до 36В Резистором 3 1 1000 75дБ 100дБ 4 по запросу
    AD8230 ИУ с нулевым дрейфом Один/Два 8В до 16В Резистором 2 2 1000 - 110дБ 3 по запросу
    AD621 Прецизионный ИУ Два 4.6В до 18В Контактами 800 10 100 93дБ 110дБ 0.28 по запросу
    AD8231 ИУ с нулевым дрейфом и программированием Один 3В до 6В Контактами; Программно 700 1 128 80дБ 110дБ 0.7 по запросу
    AD625 ИУ с программируемым усилением Два 12В до 36В Резистором 400 1 10000 70дБ 110дБ 0.3 по запросу
    AD8250 Программируемый ИУ Два 10В до 34В Контактами; Программно 3000 1 10 80дБ 98дБ 1 по запросу
    AD629 Дифф. усилитель с высоким допустимым синфазн. напряжением Два 5В до 36В Фиксир. 500 - - 77дБ 77дБ 15 по запросу
    AD8251 Программируемый ИУ Два 10В до 34В Контактами; Программно 2500 1 8 80дБ 98дБ 1.2 по запросу
    AD8206 Дифф. усилитель Один 4.5В до 5.5В Фиксир. 100 - - 76дБ 76дБ 20 по запросу
    AD623 ИУ с технологией питание-питание Один/Два 2.7В до 12В Резистором 100 1 1000 70дБ 105дБ 2 по запросу
    AD627 Микромощный ИУ Один/Два 2.2В до 36В Резистором 30 5 1000 77дБ 77дБ 1.2 по запросу
    AD8203 Дифф. усилитель с высоким допустимым синфазн. напряжением Один 4.5В до 5.5В Фиксир. 60 - - 82дБ 82дБ 10 по запросу
    AD526 Программируемый ИУ Два 9В до 33В Программно 350 1 16 - - 3 по запросу
    AD8553 ИУ с нулевым дрейфом Один 1.8В до 5.5В Резистором 1 0.1 10000 100дБ 120дБ 0.7 по запросу
    AD8555 Усилитель для сенсора Один 5.5В до 2.7В Программно 700 70 1,280 80дБ 96дБ 0.5 по запросу
    AD8556 Программируемый усил. сигналов датчика с фильтром электромагн. помехи Один 2.7В до 5.5В Программно 700 70 1280 80дБ 94дБ 0.5 по запросу
    AMP03 Прецизионный дифф. усилитель Два 12В до 36В Фиксир. 3000 - - 85дБ 85дБ 2 по запросу
