ADAU1592. Оконечный аудиоусилитель класса D
Купить:
(812) 252-01-40 | ADAU1592

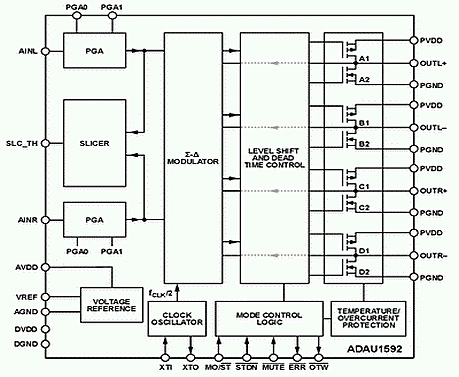

- 2-х канальный стереофонический аудиоусилитель класса D. Выход усилителя способен развивать на нагрузке 6 Ом мощность до 18Вт без применения элементов охлаждения. В составе ADAU1592 имеется двухканальный сигма-дельта модулятор, преобразующий входные аналоговые сигналы в широтно-модулированные выходные. В устройстве предусмотрен вход выключения, переводящий его в режим микропотребления.
(Class-D Audio Power Amplifier) |
|
Области применения:
Дополнительно поставляется оценочная плата: |  |
| Технические параметры | |
| Выходной каскад усиления класса D с мощностью 18Вт на 6 Ом с сигма-дельта модулятором | |
| КПД на 8 Ом | > 90% |
| Коэффициент гармоник + шум | 0,005% |
| Динамический диапазон | 101дБ |
| Переходное сопротивление открытого выходного транзистора | < 0,3 Ом |
| Однополярное питание выходного каскада | 9B ... 18В |
| Питание логики | 3В ... 3,6В |
| Промышленный диапазон температур | (-40...+85)0С |
| Подавление щелчков при включении / выключении | |
| Минимальная величина генерируемой помехи | |
| Защита по току короткого замыкания и температуре кристалла | |
| Корпус 48-выводной для всех модификаций | |
| Информация для заказа: |
|||||
| ТИП | Температурный диапазон | Корпус | Вариант | ||
| ADAU1592ACPZ | -40°C ... +85°C | LFCSP_VQ -48 48 выводов | СР-48-1 | ||
| ADAU1592ACPZ-RL | -40°C ... +85°C | LFCSP_VQ -48 48 выводов | СР-48-1 | ||
| ADAU1592CPZ-RL7 | -40°C ... +85°C | LFCSP_VQ -48 48 выводов | СР-48-1 | ||
| ADAU1592ASVZ | -40°C ... +85°C | TQFP_EP-48 | SV-48-5 | ||
| ADAU1592ASVZ-RL | -40°C ... +85°C | TQFP_EP-48 | SV-48-5 | ||
| ADAU1592ASVZ-RL7 | -40°C ... +85°C | TQFP_EP-48 | SV-48-5 | ||
| EVAL-ADAU1592EBZ | Оценочная плата | ||||
| Остальные компоненты этого класса: | ||||||||
| Тип | Число каналов | Вых. мощн. (Вт) | КПД(%) | Дин. диапазон (dB) | Сигн/шум (дБ) | Искаж. нелин. (dB) | Источник "+" | Ток |
|---|---|---|---|---|---|---|---|---|
| AD1990 | 2 | 5 | 84 | 102 | 102 | -90 | +4.5V to +5.5V | 20mA |
| AD1992 | 2 | 10 | 84 | 102 | 102 | -90 | +4.5V to +5.5V | 20mA |
| AD1994 | 2 | 25 | 84 | 102 | 102 | -90 | +4.5V to +5.5V | 20mA |
| ADAU1590 | 2 | 11.5 (6 Ом) | 87 | 101 | 101 | -85 | 9V to 15V | 34mA |
| ADAU1592 | 2 | 18 (6 Ом) | 87 | 101 | 101 | -85 | 9V to 18V | 44mA |
| SSM2301 | 1 | 1.4 | 85 | - | 98 | -67 | 2.5V to 5V | 4.5mA |
| SSM2302 | 2 | 1.4 | 85 | - | 98 | -67 | 2.5V to 5V | 6.6mA |
| SSM2304 | 2 | 2 | 85 | - | 98 | -67 | 2.5V to 5V | 6.6mA |
| SSM2306 | 2 | 2 | 87 | - | 98 | -67 | 2.5V to 5V | 3mA |
