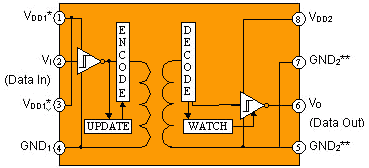

ADuM1100

ADuM1100A и ADuM1100B являются цифровыми развязывающими устройствами, основанными на технологии Analog Devices umIsolation™ (микромашинная изоляция). Совмещая высокоскоростные технологии КМОП и воздушного сердечника трансформатора, эти компоненты обеспечивают лучшие характеристики производительности, чем оптопарные устройства.

Сконфигурированные как совместимая по выводам замена существующих высокоскоростных оптопар, ADuM1100A и ADuM1100B поддерживают поток данных до 25 Мбод и 100 Мбод, соответственно.

Оба и ADuM1100A, и ADuM1100B работают от источника питания 3.3 В или 5 В, задержка на прохождение сигнала составляет < 10 нс, а ассиметрия фронта < 2 нс. Изделия обладают низким энергопотреблением, током покоя менее 0.65 мА и дополнительным токопотреблением 460 мкА/МГц (230 мкА/Мбод). В отличии от распространенных реализаций трансформатора, ADuM1100A/B обеспечивают DC корректность с запатентованной функцией, которая непрерывно обновляет выходной сигнал.
