Преобразователи МТУ относятся к изделиям Государственной системы промышленных приборов и средств автоматизации (ГСП) и предназначены для работы в системах автоматического контроля производственных процессов технологических установок нефтегазодобывающих и нефтеперерабатывающих предприятий, предприятий теплоэнергетики, водоснабжения и др.

В зависимости от исполнения, МТУ могут работать как в автономном режиме с питанием от встроенных элементов с последующим считыванием измерительной информации в ЭВМ или в модуль сбора информации (МСИ), так в дистанционном режиме с питанием от внешнего источника напряжения и обменом информацией со вторичными регистрирующими устройствами по интерфейсу RS-485.

ВОЗМОЖНОСТИ

• запись результатов измерения в собственную энергонезависимую память;
• управление режимом работы и передачи измерительной информации от системы телемеханики по интерфейсу RS-485, от переносного модуля сбора информации (МСИ) или непосредственно от ЭВМ по интерфейсу RS-232;
• дискретность измерения давления и температуры определяется программно - режимом работы преобразователя;
• представление результатов измерения в цифровом и графическом виде с возможностью вывода их на печать;
• сохранение данных в удобном для пользователя виде;
• расчет гидродинамических параметров пластов по результатам обработки кривых падения давления.

ИСПОЛНЕНИЯ

• МТУ-04.01 - дистанционный преобразователь давления и температуры;
• МТУ-04.02 - дистанционный преобразователь давления;
• МТУ-04.03 - автономный преобразователь давления и температуры;
• МТУ-04.04 - автономный преобразователь давления.

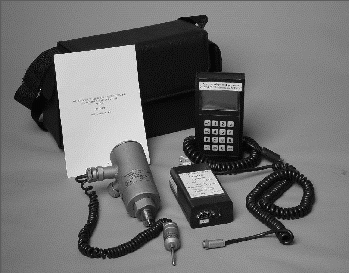

В комплект МТУ-04 в зависимости от исполнения входит:

• преобразователь давления;
• выносной датчик температуры;
• модуль сбора информации (МСИ);
• адаптер с искрозащитными цепями, позволяющий считывать данные непосредственно на объекте;
• блок питания с искрозащитными цепями для подвода питания и передачи данных в систему телемеханики.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• пределы измерения избыточного давления - 2,5..100 МПа;
• зона нечувствительности по каналу давления - 0,05 %;
• предел допускаемой приведенной погрешности канала давления в диапазоне температур -40°С..+85°С;
• диапазон измерения температуры -40°..+100°С;
• предел допускаемой абсолютной погрешности канала температуры ±0,25°С;
• программное обеспечение "WinMTU".

Высокие метрологические характеристики МТУ позволяют использовать их в составе систем обнаружения утечек, предназначенных для контроля целостности продуктопроводов и выявления места и объема утечки на контролируемом участке.

В составе системы обнаружения утечек МТУ могут работать как в режиме реального времени, так и в режиме накопления информации.

По уровню взрывозащиты преобразователи соответствуют уровню "повышенная надежность против взрыва", с видом взрывозащиты - искробезопасная электрическая цепь уровня ic по ГОСТ Р 51330.10 и могут применяться во взрывоопасных зонах.

ГЕОГРАФИЯ ПРИМЕНЕНИЯ

1. ОАО "Сургутнефтегаз", г. Сургут
2. ОАО "Газсбытсервис", г. Саратов
3. ОАО "ЮганскНИПИнефть", г. Юганск
4. ЗАО "Геотрансгаз", г. Уренгой
5. ЗАО "Ханты-Мансийская нефтяная компания", г. Ханты-Мансийск
6. НПО "Буран", г. Москва
7. ОАО "Пермглавнефтеснаб", г. Пермь
8. ОАО "Самотлорнефтегаз", г. Нижневартовск
9. ОАО "ТНК-Нижневартовск", г. Нижневартовск
10. НПП "Элмаш", г. Владимир
11. ОАО "Уренгойская НГРЭ", г. Уренгой
12. ООО "Чегис-М", г. Чернушка
13. СП "Татех", г. Альметьевск
14. ООО "Нефть Поволжья", г. Саратов
15. ОАО "Югтрансгаз", г. Саратов
16. ТНПВО "Сиам", г. Томск
