ACTest. Программный комплекс автоматизации экспериментальных и технологических установок. Лаборатория автоматизированных систем (АС)

Назначение

Предназначены для автоматизации работ на исследовательских, испытательных, технологических и контрольно-диагностических установках. Функционирует на РС-совместимом компьютере, оснащенном средствами сбора данных. Возможности комплекса по количеству, составу и характеристикам измерительных каналов зависят от использованных устройств сбора данных и производительности компьютера.

Возможности

Программное обеспечение позволяет осуществлять настройку сценариев эксперимента, хранение и поиск нужного сценария в базе данных, проводить измерения в реальном масштабе времени с одновременной архивацией и визуализацией экспериментальных данных, просматривать и анализировать результаты. В реальном масштабе времени производится первичная математическая обработка и допусковый контроль значений измеряемых параметров. Вся информация сохраняется в формате базы данных и доступна для последующей обработки и анализа.

Состав комплекса

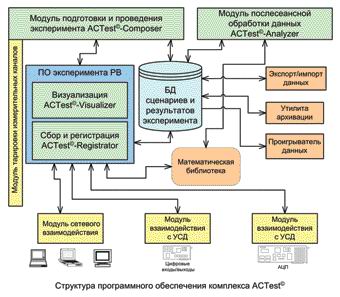

В состав комплекса входит ПО вторичной обработки и визуализации результатов измерений. ПО комплекса выполнено по модульному принципу (см. схему) и включает:
Модуль подготовки и проведения эксперимента «ACTest-Composer» для создания, изменения, поиска, хранения и запуска сценариев экспериментов.
ПО реального времени. Имеет две независимые подсистемы: «ACTest-Registrator» – сбор и регистрация в реальном времени, включая программы первичной обработки, и «ACTest-Visualizer» – средства визуализации. Обе подсистемы способны работать как единое целое на одном компьютере или по отдельности на различных компьютерах.
В состав комплекса входят модули, обеспечивающие выполнение дополнительных функций: сетевой обмен, сквозную калибровку измерительных каналов, архивацию, проигрывание и экспорт/импорт данных.
Комплекс может функционировать как на одиночном компьютере, так и с использованием клиент-серверных технологий в рамках распределенной системы сбора и обработки данных.

Аппаратное обеспечение
Состав аппаратной части комплекса подбирается, исходя из требований задачи. ПО позволяет работать с устройствами сбора данных различных производителей, в частности:
Л-Кард	L-780, L-783, L-791, E14-140, E14-440, крейтовые системы
Центр АЦП	ЛА-2M5, ЛА-4, ЛА-7, ЛА-1,5PCI, ЛА-н10М6(7), ЛА-н10М6(7)PCI, ЛА-3USB, ЛА-10USB
Fastwell	UNIO96-5, UNIO48-5, AI16-5A, AI8S-5A
National Instruments	устройства, поддерживаемые NI DAQ
Устройства, подключаемые по интерфейсам	USB, КОП (ГОСТ 26.003-80, МЭК625.1, HP-IB, IEEE488, GPIB), RS 232/485, ARINC-429 (ГОСТ 18977-79, РТМ1495-75), MIL-STD-1553B (ГОСТ 26765.52-87)

Варианты исполнения

ACTest-Lite (Свидетельство РосПатент 2003611340)

Исполнение для измерительных систем с малым числом измерительных каналов (один АЦП), позволяющее проводить регистрацию и визуализацию сигналов в реальном масштабе времени с их представлением в физических величинах измеряемых параметров. Настраиваемая частота сбора для каждого канала. Подсистема визуализации реальном времени: осциллограф, самописец, цифровой элемент. Допусковый контроль. Включает модуль послесеансной обработки данных с возможностью курсорных и межкурсорных измерений и экспорта данных. Без математической обработки в реальном времени и после сеансе.

ACTest (Свидетельство РосПатент 2003611315)

Типовое решение для измерительных систем с небольшим числом измерительных каналов. По сравнению с ACTest-Lite имеет расширенный набор функций: математическая обработка в реальном времени и послесеансе, представление данных в виде параметрических зависимостей, спектральный анализ. Запуск регистрации по уровню, таймеру и т.п., регистрация истории и предыстории. Сквозная калибровка измерительных каналов. Дополнительные органы визуализации: параметрический график, спектроанализатор, табло, таблица, мнемосхема. Настраиваются параметры АЦП, датчиков, усилителей. Автоматический расчет результирующей характеристики измерительного канала. Возможность сохранения сеансов обработки и настройка групповых операций обработки.

ACTest-Pro (Свидетельство РосПатент 2003611341)

Исполнение для измерительных систем с большим числом измерительных каналов. Позволяет работать с несколькими УСД разных производителей. Многоэкранная визуализация в реальном масштабе времени. Воспроизведение зарегистрированных данных в ускоренном (замедленном) масштабе времени. Содержит утилиту архивации всей или части базы данных сценариев и результатов экспериментов и восстановления ее на этом же или другом компьютере. Возможность добавления пользовательских расчетных каналов: открыт формат математической библиотеки с файлами примеров. Обеспечивается выдача управляющих сигналов при аварийных событиях и запись аварийных событий в журнал. Различные режимы запуска регистрации (по условиям, по таймеру и т.д.), изменение частоты регистрации в процессе сбора, регистрация истории и предыстории.)
