Прибор для пространственного измерения вибрации балансировки роторов «Балком-3D»

В 1-м квартале 2014 г. ООО «Кинематика» совместно с ООО «ЭМС» начало выпуск портативного балансировочного комплекта нового поколения, предназначенного для пространственного измерения вибрации и балансировки роторных механизмов в одной или двух плоскостях коррекции.

Прибор включает в себя два трёхкоординатных датчика вибрации (вибропреобразователя), датчик фазового угла, измерительный блок, а так же переносной компьютер - нетбук или ноутбук.

Отличительной особенностью прибора является возможность одновременного измерения среднеквадратического значения (СКЗ) виброскорости по 6-ти измерительным каналам (по трем взаимно перпендикулярным координатам для каждого датчика вибрации).

Руководство по эксплуатации прибора.

Балансировочный калькулятор в трех плоскотях.Программа для балансировки в трех плоскостях.
Назначение

Прибор может быть использован при проведении сборочных, монтажных и ремонтных работ с целью снижения динамических нагрузок, действующих на подшипниковые узлы машин вследствие их неуравновешенности. При этом существенно повышается ресурс работы машин и механизмов.

Использование балансировочного комплекта позволяет во многих случаях исключить потребность в специальных балансировочных станках, так как балансировка ротора выполняется в его собственных подшипниках без разборки механизма.

При необходимости прибор «Балком-3D» может быть также использован в качестве измерительной системы балансировочного станка.

Весь процесс балансировки, включающий в себя измерение, обработку и вывод на индикацию информации о величине и месте установки корректирующего груза, выполняется в автоматизированном режиме и не требует от пользователя дополнительных навыков и знаний, выходящих за рамки настоящей инструкции.

Результаты всех балансировок сохраняются в Архиве балансировки и при необходимости могут быть распечатаны в виде протоколов.

Помимо балансировки прибор «Балком-3D» дополнительно может использоваться как шестиканальный вибротахометр, позволяющий осуществлять измерение среднего квадратического значения (СКЗ) суммарной вибрации, СКЗ и фазы оборотной составляющей вибрации, а также контролировать частоту вращения ротора.

Кроме того, данный прибор позволяет выводить дисплей графики временной функции и спектра вибрации по виброскорости, что может быть полезным при оценке технического состояния балансируемой машины.Кроме того, данный прибор позволяет выводить дисплей графики временной функции и спектра вибрации по виброскорости, что может быть полезным при оценке технического состояния балансируемой машины.

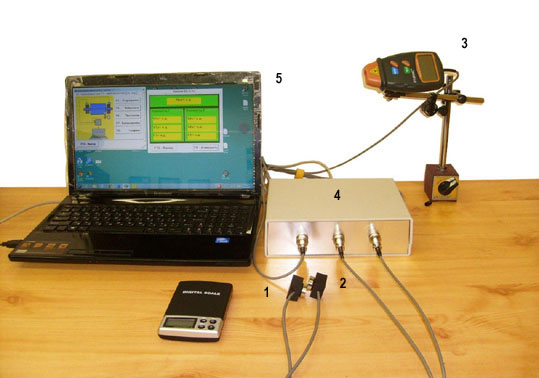

Прибор для балансировки «Балком-3D» в комплекте

Прибор для балансировки «Балком-3D» в комплекте:


1,2. Датчики вибрации трехкоординатные; 3. Датчик фазового угла; 4. Измерителный блок; 5. Компьютер.
Технические характеристики
Число плоскостей коррекции при балансировке1,2
Число каналов измерения вибрации6
Число каналов измерения частоты вращения1
Диапазон измерения среднего квадратического значения (СКЗ) виброскорости, мм/секот 0.2 до 50
Частотный диапазон измерения СКЗ виброскорости, Гцот 5 до 200
Пределы допускаемой абсолютной погрешности измерения СКЗ виброскорости на базовой частоте (80 Гц) и в рабочем диапазоне частот, мм/сек±(0.1 + 0.1*Vи),где Vи – измеренное значение СКЗ виброскорости
Пределы допускаемой абсолютной погрешности измерения частоты вращения в рабочем диапазоне частот, об/мин±(1 + 0.005*Nи), где Nи – измеренное значение частоты вращения ротора
Диапазон измерения частоты вращения, об/мин300 - 30000
Пределы допускаемой абсолютной погрешности измерения частоты вращения в рабочем диапазоне частот, об/мин±(1 + 0.005*Nи),где Nи – измеренное значение частоты вращения ротора
Диапазон измерения сдвига фазы вибрации, угловых градусовот 0 до 360
Пределы допускаемой абсолютной погрешности измерения сдвига фазы вибрации, угловых градусов± 2
Габаритные размеры измерительного блока, мм, не более200*160*65
Масса измерительного блока, кг, не более0.9
Габаритные размеры датчика фазового угла, мм25*25*20
Масса вибропреобразователя, кг, не более0.04
Габаритные размеры датчика фазового угла, мм, не более120*60*30
Масса датчика фазового с кабелем, кг, не более0.2
СОСТАВ ИЗДЕЛИЯ И КОМПЛЕКТ ПОСТАВКИ ПРИБОРА

Базовый комплект поставки прибора «Балком-3D» включает в себя измерительный блок, два трёхкоординатных датчика вибрации, датчик фазового угла, оснастку, необходимую пользователю для выполнения основных измерений, а также флэшнакопитель с программным обеспечением.

Дополнительно (по желанию Заказчика) прибор может быть укомплектован переносным компьютером (нетбуком, ноутбуком)

Комплект поставки
ОбозначениеНаименование Кол-воПримечание
КИН 007.00.00.000Блок измерительный 1
DT 2234C+Тахометр лазерный1
AD-3DВибропреобразователь трёхкоординатный емкостной (на базе акселерометра ADXL335) 2
Компьютер (нетбук или ноутбук)1Поставляется по желанию Заказчика
Штатив магнитный1
Весы электронные1
Чемодан (сумка) для транспортировки прибора1
Документация
КИН 007.00.00.000ПиРЭПрибор для балансировки механизмов «БалКом-3D». Паспорт и Руководство по эксплуатации.1
DT 2234C+Тахометр лазерный. Этикетка1
Программное обеспечение на флэшнакопителе1

Стоимость балансировочного комплекта «Балком-3D» (без компьютера)составляет 40000 руб.
