АЦП-ЦАП и системы сбора данных Л-КАРД

Ведущий отечественный производитель средств компьютерных измерений и автоматизации производственных процессов:

плат АЦП/ЦАП;

миниатюрных внешних модулей АЦП/ЦАП для notebook;

многоканальных систем сбора данных и управления;

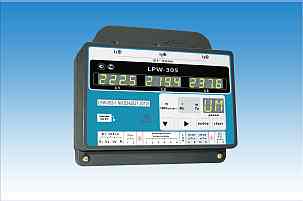

анализатор качества электроэнергии. LPW-305.

Продукция фирмы ориентирована как на ответственные применения, так и на использование в учебных процессах и недорогом оборудовании. Универсальность применения обеспечивается особой заботой фирмы о снижении избыточности аппаратуры. Большая часть продукция выпускается в различных комплектациях. Мы поможем Вам подобрать продукцию Л-КАРД, идеально подходящую для решения Вашей задачи.

Крейтовая система сбора данных и управления LTR

Уважаемые господа!
Если у Вас есть платы фирмы Л-КАРД, которые не работают.
Приносите. Мы их проверим и, если можно, отремонтируем.

Платы АЦП/ЦАП на шину PCI и ISA

Все платы кроме L-154 и L-791 имеют сигнальные процессоры Analog Devices. Возможность загрузки в платы программ пользователя позволяет проводить обработку сигналов и выдачу команд управления без использования ресурсов центрального процессора. Но большая часть задач сбора данных решается на уровне PC с использованием входящих в комплект поставки драйверов и библиотек под DOS и Windows в средах программирования Delphi, C++ и др.

Все платы кроме L-1221 имеют АЦП на 16 дифференциальных каналов или 32 канала с общей «землей». Платы комплектуются программами визуализации и регистрации данных. Большая часть плат имеют опционные функции, позволяющие пользователю подобрать наиболее подходящее для конкретной задачи изделие.

Все платы изготавливаются на собственной производственной базе "Л-КАРД" с использованием технологии поверхностного монтажа. Ведутся разработки по техническому заданию заказчика.

Условия окружающей среды:
Температура рабочая – от + 5 до + 55° C.
Температура хранения – от - 10 до + 55° C.
Относительная влажность – от 5 до 90 % при + 25° C.

Платы АЦП/ЦАП на шину PCI Express

Наименование	Описание	Цена (руб.)
Платы АЦП/ЦАП на шину PCI Express
L-502	АЦП:16 бит, 2 МГц, 16 / 32 канала. ТТЛ: входы/выходы. ЦАП (опция): 2 канала.	Прайс
Платы АЦП/ЦАП на шину PCI
L-783M	АЦП:12 бит, 3 МГц, 16 / 32 канала. ТТЛ: входы/выходы. ЦАП (опция): 2 канала.	Прайс
L-780M	АЦП:14 бит, 400 кГц, 16 / 32 канала. ТТЛ: входы/выходы. ЦАП (опция): 2 канала.	Прайс
L-791	АЦП:14 бит, 400 кГц, 16 / 32 канала, гальваноразвязка до 500 В. Режим BusMaster. ТТЛ: входы/выходы. ЦАП (опция): 2 канала.	Прайс
Платы АЦП/ЦАП на шину ISA
*Цена изделия в базовой конфигурации

Внешние модули АЦП/ЦАП и цифрового ввода/вывода на шины USB, RS-485, RS-232

Положите в сумку вместе с notebook!

Основное назначение – создание малогабаритных мобильных измерительных систем на базе notebook. Питание большинства модулей от компьютера.

Модули общего назначения E14-140 и E14-440 внесены в Госреестр средств измерений. (Старое название модулей - E-140 и E-440.)
Большая часть задач сбора данных решается программированием на уровне компьютера, с использованием входящих в комплект поставки драйверов и библиотек под Delphi, C++ и др. Для реализации задач с обратной связью и первичной обработкой сигналов предназначен модуль E14-440.
Модули комплектуются demo-программами многоканального осциллографа – спектроанализатора и программой "V-Metr" для определения метрологических характеристик.

E20-10 - Быстродействующий внешний модуль АЦП/ЦАП. Интерфейс USB 2.0 и внутренний FIFO буфер размером 8 Мбайт обеспечивают высокоскоростной непрерывный сбор данных на частотах до 10 МГц. Архитектура с одним АЦП, коммутатором и входными буферными усилителями в последовательно опрашиваемых каналах полностью исключает коммутационную помеху, активные ФНЧ 3-го порядка в каждом канале улучшают соотношение сигнал/шум.

Модуль сбора медленноменяющихся данных с гальванической развязкой. E-270 Модуль ввода медленноменяющихся параметров с поканальной гальванической развязкой E-270. Предназначен для мобильных и распределенных систем сбора данных. Использование аналоговых мезонинов серии H-27X позволяет конфигурировать модуль под датчики пользователя. Опционные интерфейсы позволяют адаптировать модуль к системе.

Прецизионный модуль E-24 имеет 4 независимых канала сигма-дельта АЦП. Разработан для хроматографических измерений, успешно используется в решении других задач.

Все модули изготавливаются на собственной производственной базе "Л-КАРД" с использованием технологии поверхностного монтажа. Ведутся разработки по ТЗ заказчика.

Крейты

Наименование	Описание	Цена (руб.)
LTR-U-1-4	USB 1.1. Портативный 1-местный крейт для установки одного модуля LTR	Прайс
LTR-CEU-1	USB 2.0, Ethernet. Одноместный портативный крейт с источником питания.	Прайс
LTR-EU-2-5	USB 2.0, Ethernet. Портативный 2-местный крейт для установки двух модулей LTR	Прайс
E-154 (Е-154, Е154, E154)	USB 1.1. АЦП: 12 бит, 120 кГц, 8 с общ. «землей»	Прайс
E14-140M (E-140)	USB 1.1. АЦП: 14 бит, 100 кГц, 16 диф. каналов или 32 с общ. «землей»	Прайс
E14-440	USB 1.1. АЦП: 14 бит, 400 кГц, 16 диф. каналов или 32 с общ. «землей»	Прайс
E20-10	USB 2.0. АЦП: 14 бит, до 10 МГц, 4 канала, буферизация входов, ФНЧ 3-го порядка	Прайс
*Цена изделия в базовой конфигурации

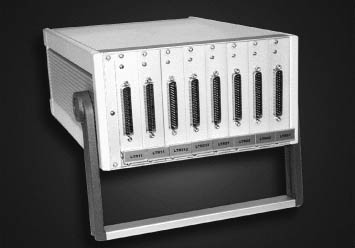

LTR - внешняя конфигурируемая модульная станция сбора данных и управления с интерфейсом USB 2.0

Как модульная станция четвертого поколения в линейке продукции компании L-CARD крейтовая система LTR соединила в себе весь положительный опыт построения многоканальных конфигурируемых систем для автоматизации экспериментальных и технологических процессов.

Крейтовая система сбора данных и управления LTR Основным приоритетом данной системы являются улучшенные технико-экономические показатели. Применение унифицированного интерфейса USB 2.0, а также возможность использования конструктивов с различным количеством установочных мест для измерительных модулей LTR-серии позволяет с оптимальными технико-экономическими параметрами реализовывать широкий спектр систем с различным числом измерительных каналов, как для автоматизации небольших экспериментальных установок так и для больших технологических процессов с большим числом параметров распределенных на большой площади. Конфигурируемая модульная конструкция и развернутая линейка универсальных и специализированных модулей LTR-серии обеспечивает возможность построения систем с различным сочетанием контролируемых параметров, обеспечивает сбор данных с широкого спектра унифицированных индустриальных датчиков.

Линейка модулей LTR-серии реализована с учетом максимально возможной совместимости с аналогичными модулями ранее выпускавшихся систем LTC и Н-2000. Функциональная и конструктивная (однотипность внешних разъемов и их цоколевок) преемственность с модулями серий LTC и Н-2000, унифицированный программный интерфейc "клиент-сервер", единый для всех модулей LTR индексированный формат данных, единый опорный генератор и единая идеология синхронизации крейта минимизируют трудоемкость как реализации новых прикладных задач, так и модернизации или замены уже существующих систем на основе модульных станций LTC и H-2000.

Пример применения: Тесленко В.А. Универсальная система регистрации динамических характеристик сельскохозяйственных машин.

Характерные особенности крейтовой системы LTR

Модульность построения крейтовой системы, позволяющая сконфигурировать крейт по индивидуальному заказу потребителя.

Исполнение крейта на 8 или 16-модулей.

Единый индексный формат данных: 32-битный формат содержит кроме данных также номер канала, номер модуля и служебную информацию, что облегчает программную обработку многоканальной информации.

Пиковая скорость передачи данных между компьютером и крейт-контроллером ситемы LTR равна 5 млн. 32-битных слов в секунду; эту скорость обмена данных с хост-компьютером позволяет реализовать крейт-контроллер с USB2.0.

Скорость передачи данных между крейтом и модулем - до 600 тыс. 25-битных слов в дуплексном режиме.

Внутренняя буферизация данных в LTR позволяет компенсировать на пиковой скорости передачи данных около 200 мс "временных замираний" операционной системы, что исключает потерю данных.

Единый опорный генератор крейта и единая идеология синхронизации по временным меткам позволяет с точностью до нескольких микросекунд привязать к временной шкале собираемые отсчеты данных от разных модулей, расположенных в том числе и в разных крейтах.

Системонезависимый интерфейс управления "клиент-сервер" заложен в основу ПО управления LTR крейтом.

Всё встроенное ПО крейта и модулей, а также прошивка главной ПЛИС контроллера крейта могут быть обновлены пользователем самостоятельно в соответствии с общедоступными версиями обновлений, предоставленными L-CARD.

Опциональная возможность установки в крейт универсального источника питания, позволяющего питать крейт от бортовых напряжений ( +12 В или +27 В), либо от сети ~220 В

Каждое посадочное место модуля в крейте снабжено системой плавной подачи питания в модуль при включении, а также индивидуальной защитой по току.

Крейт LTR снабжен внутренней системой принудительной вентиляции.

Портативные крейты LTR

Портативные крейты LTR - внешние малогабаритные конфигурируемые гальваноизолированные устройства, подключаемые к компьютеру по интерфейсам USB и Ethernet.

Портативные крейты LTR сочетают высокую функциональность системы LTR, наличие гальванических развязок, гибкость конфигурации с мобильностью и малыми габаритами.

Крейты системы LTR

Портативные	Крейт LTR-U-1-4	Крейт LTR-EU-2-5
Максимальное количество устанавливаемых модулей LTR	1	2
Интерфейс	USB 2.0 full speed	USB 2.0 high speed / Fast Ethernet (100BASE-TX)
Максимальная скорость передачи данных	800 кБ/c (по USB 2.0 full speed)	16 МБ/с (по USB 2.0 high speed) 2,5 МБ/c (по Ethernet)
Тип процессора	ARM-контроллер AT91SAM7S256, тактовая частота 55 МГц	Сигнальный процессор Blackfin ADSP-BF537, тактовая частота 600 МГц
Объем ОЗУ	64 кБ	32 МБ
Дополнительная возможность низкоуровневого программирования	Нет	Есть (имеется возможность подключения JTAG-эмулятора)
Flash-память данных	Нет	Несъемная 2 GB (опция)
Количество цифровых линий синхронизации крейта (без учета линий синхронизации устанавливаемых LTR-модулей)	1 шт. на вход 2 шт. на вход	2 шт. на выход
Питание Внешнее	=11...24В (в комплекте - сетевой адаптер)	Внешнее =11...30В (в комплекте - сетевой адаптер)
Максимальная потребляемая мощность	8 Вт	20 Вт
Габариты	135x41x189 мм	135x61x189 мм
Цена	Прайс	Прайс

Многоместные	LTR-U							LTR-EU
	Варианты исполнения							Варианты исполнения
	-1-4	-8-1	-8-2	-8-3	-16-1	-16-2	-16-2	-2-5	-8-1	-16-1
Максимальное количество модулей LTR	1	8	8	8	16	16	16	2	8	16
Тип ARM, процессора, контроллера	ARM-контроллер AT91SAM7S256	Контроллер AVR Atmega162						Сигнальный процессор Blackfin ADSP-BF537 (600 МHz)
Объём ОЗУ	64 кБ	Два буфера FIFO по 4 МБ						32 МБ
Интерфейс	USB 2.0 full speed	USB 2.0 high-speed						USB 2.0 high-speed / Fast Ethernet (100BASE-TX)
Тип ПЛИС	EPM3128 не требует загрузки, нет возможности пользовательского обновления	EP1K50 загружаемая при включении, есть возможность пользовательского обновления						EP1С30 загружаемая при включении, есть возможность пользовательского обновления
Возможность обновления прошивок	ARM-контроллера	контроллера AVR, ПЛИС						Загрузочной Flash-памяти ADSP, ПЛИС
Дополнительная возможность низкоуровневого программирования крейта	Не предоставляется пользователю							Предоставляется пользователю. Имеется возможность подключения JTAG-эмулятора
Flash-память данных	нет							несъёмная 2 GB (опция)
Количество цифровых линий синхронизации крейта	1 шт. на вход	-	-	-	-	-	-	2 шт. на вход 2 шт. на выход
Максимальная скорость передачи данных	800 кБ/c (по USB 2.0 full speed)	20 МБ/c (по USB 2.0 high speed)			20 МБ/c (по USB 2.0 high speed)			16 МБ/c (по USB high speed) 2,5 МБ/c (по Ethernet) (см. примечание)
Конструкция крейта	Портативная	Переносная			Переносная, возможна установка в стойку шириной 19" и высотой 3U			Портативная	Переносная	Переносная, возможна установка в стойку шириной 19" и высотой 3U
Напряжение питания, В	+11...+24	~220	~220/=12	~220/=27	~220	~220/=12	~220/=27	+11...+30	~220	~220
Сетевой адаптер в комплекте	есть	нет	нет	нет	нет	нет	нет	есть	нет	нет
Возможность быстрой замены LTR-модуля	нет	есть	есть	есть	есть	есть	есть	нет	есть	есть
Максимальная потребляемая мощность	8 Вт	80 В*А			150 В*А			20 Вт	80 В*А (80 Вт)	150 В*А (150 Вт)
Габарит корпуса (без учёта выступающих частей разъёмов, переносной ручки для 8-местного крейта)	135 x 41 x 189 мм	236 x 133 x 378 мм			481 x 406 x 449 мм			135 x 61 x 189 мм	236 x 133 x 378 мм	481 x 406 x 449 мм
