Крейтовая система QMBox предназначена для решении задач автоматизации промышленных объектов и лабораторных установок.
|
Система QMBox позволяет осуществлять многоканальные измерения, ввод/вывод аналоговых и дискретных сигналов.
Для ввода данных с термопар, терморезисторов, тензомостов и других датчиков в составе системы имеются специализированные АЦП,
позволяющие осуществлять сбор данных оптимально с технической и экономической точек зрения.
Руководство пользователя |
Количество входных измерительных каналов системы QMBox может варьироваться в широких пределах – от 1 до 512.
При этом благодаря использованным при разработке системы схемотехническим и конструкторским решениям, соотношение "цена за канал" не возрастает существенно при уменьшении числа входных каналов системы. Это делает привлекательным использование QMBox не только для создания стационарных централизованных станций сбора данных, но и при построении распределённых сетей сбора данных и в малоканальной портативной (в том числе бортовой) аппаратуре. Система строится с использованием принципа модульности на всех уровнях реализации, как аппаратуры, так и программного обеспечения. Это позволяет легко сконфигурировать систему, оптимизированную для решения конкретной задачи пользователя. Широкая номенклатура измерительных модулей системы QMBox позволяет решить большинство типовых задач, возникающих при автоматизации промышленных объектов и лабораторных установок (см. таблицу). А особенности построения аппаратного и программного обеспечения позволяют быстро интегрировать в состав системы нестандартное оборудование. |
Тип датчика | Максимальное количество измерительных каналов для разных вариантов исполнения системы QMBox: | Примерная цена за канал | Диапазон измеряемой величины | Частота опроса | Поканальная гальваническая развязка | Разрешающая способность / основная приведённая погрешность
QMBox1
| QMBox2
| QMBox3
| QMBox8
| QMBox16
| Тензомост, от 100 Ом, возбуждение: 5В или ±5 В, 6-ти проводная схема
| 5
| 10
| 15
| 40
| 80
| 2500 руб.
| От ±10 мВ до ±80мВ (выбирается программно, отдельно для каждого канала)
| До 5 кГц
| Да
| До 18-ти бит
| Термопара
| 16
| 32
| 48
| 128
| 256
| 1300 руб.
| -25…+75 мВ
| 250 Гц
| Да
| 12 бит / 0.05%
| Терморезистор, 4-х проводная схема
| 8
| 16
| 24
| 64
| 128
| 1600 руб.
| 0..250 Ом
| 250 Гц
| Да
| 12 бит / 0.05%
| Токовая петля
| 16
| 32
| 48
| 128
| 256
| 1000 руб.
| 0..20 мА, ±5 мА, ±20 мА
| 250 Гц
| Да
| 12 бит / 0.05%
| Напряжение (низкочастотный)
| 16
| 32
| 48
| 128
| 256
| 1300 руб.
| ±10 В
| 250 Гц
| Да
| 12 бит / 0.05%
| Напряжение (среднечастотный) (диф./общ.)
| 16/32
| 32/64
| 48/96
| 128/256
| 256/512
| 500/250 руб.
| ±10, ± 2.5 , ±0.6, ± 0.15 В (выбирается программно, отдельно для каждого канала)
| До 400 кГц
| Нет
| 14 бит / 0.03%
| Напряжение (высокочастотный)
| 8
| 16
| 24
| 64
| 128
| 1500 руб.
| ±5 В, ±1 В (выбирается программно, для всех каналов)
| До 3 МГц
| Нет
| 14 бит / 0.05%
| |
Основой системы служит один из вариантов стандарта «Европлата»: Система QMBox может выполняться в нескольких вариантах, в зависимости от необходимого количества измерительных (функциональных) модулей. Таким образом минимизируется соотношение "цена за канал" в случаях, когда для решения задачи пользователя достаточно небольшого количества измерительных каналов. |
Вариант | Количество модулей | Тип корпуса | Габариты, мм | Исполнение | Цена с НДС, руб.
QMBox1
| 1
| Пластиковый бокс
| 140 * 190 * 40
| Настольное или на DIN-рельс
| 7250
| QMBox2
| до 2
| Пластиковый бокс
| 140 х 190 х 60
| Настольное или на DIN-рельс
| 7250
| QMBox3
| до 3
| Пластиковый бокс
| 140 х 190 х 80
| Настольное или на DIN-рельс
| 7250
| QMBox8
| до 8
| Крейт
| 257 х 256 х 155
| Настольное
| 15000
| QMBox16
| до 16
| Крейт
| 470 х 256 х 155
| Настольное или в 19-дюймовую стойку
| Звоните! |
|
Для объединения модулей используется параллельная 16-ти разрядная шина адреса/данных, ориентированная на блочный обмен данными, что позволяет получать существенно большие информационные потоки, чем на базе последовательных межмодульных шин, например, типа RS485. С другой стороны, такая шина позволяет оптимизировать стоимостные и эксплутационные характеристики по сравнению с 32/64-х разрядными шинами типа PCI или VME. Суммарный информационный поток со всех модулей системы может достигать 20 Мбайт/сек (для QMbox16 – 40 Мбайт/сек), т.е. 10/20 МГц в пересчёте на 16-ти битные данные с АЦП. В контроллерах и модулях используется современная элементная база, что позволяет получить указанные выше характеристики при умеренном энергопотреблении, что в свою очередь, положительно сказывается на эксплутационной надёжности, эксплутационной стоимости и облегчает комплексное решение задач ЭМС, а так же, в большинстве случаев, позволяет отказаться от средств принудительного охлаждения. Аппаратура системы обеспечивает синхронизацию процесса сбора данных как на уровне отдельного крейта, так и на уровне более общей системы. В частности, обеспечиваются тактирование всех модулей от одной синхропоследовательности, а также одновременный для всех модулей старт сеанса измерений от внешнего сигнала либо от команды с верхнего уровня. Для «системного» питания выбрано постоянное напряжение с номиналом 24В, что позволяет выбрать блок питания (внешний) с соответствующими задаче параметрами безопасности, мощности и входного напряжения. По умолчанию система комплектуется БП с уровнем безопасности «для бытовых приборов», мощностью 30 или 70 Вт и на входное напряжение 220В. Простая и надежная конструкция (без внутренних проводных соединений и системы принудительного охлаждения) повышает эксплуатационную надежность системы и снижает ее стоимость. Каждый модуль имеет собственный конфигурируемый управляющий узел, работающий под управлением ПЛИС и снабжённый буферной памятью, что обеспечивает следующие возможности: Каждый модуль имеет энергонезависимую память, содержащую информацию о типе модуля и калибровочных коэффициентах, что даёт возможность переконфигурировать систему на уровне модулей и осуществлять их замену при обслуживании без ручной перенастройки программного обеспечения. |
Модули системы QMBox |
Обозначение | Описание | Цена с НДС, руб.
|

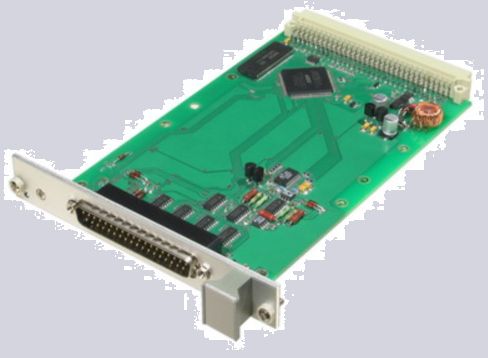

Модуль QMS10 | Многоканальный АЦП с мультиплексором на входе Переключаемый (динамически для каждого канала) входной диапазон. Универсальный измеритель технологических параметров, обеспечивает минимальную стоимость канала измерения при отличных метрологических свойствах. На модуль дополнительно может устанавливаться двухканальный ЦАП. (950 руб. с НДС.) |
Количество каналов АЦП | 16 дифференциальных / 32 с общей землей |
Разрешение | 14 бит |
Частота преобразования АЦП | До 400 кГц |
Диапазоны входного сигнала | ±10В, ±2.5В, ±0.625В, ±0.156В, переключаются программно |
Динамический диапазон | 83 дБ (тип) |
Основная приведенная погрешность | ±0.03%. |
Количество каналов ЦАП | 2 |
Разрешение ЦАП | 12 бит |
Модуль QMS20 | Высокоскоростной восьмиканальный АЦП Переключаемый входной диапазон (одновременно для всех 8-ми каналов). Буфера на входе каждого канала обеспечивают сохранение низкого уровня межканальных помех даже для максимальной скорости переключения мультиплексора и при высоком выходном сопротивлении источника сигнала. Простота подключения источников сигнала и сбалансированное сочетание параметров обеспечивают комфортное решение задач ввода данных при научных исследованиях. На модуль дополнительно может устанавливаться двухканальный ЦАП. (950 руб. с НДС.) |
Количество каналов | 8 дифференциальных буферизированных каналов |
Разрешение | 14 бит |
Частота преобразования | До 3 МГц |
Диапазоны входного сигнала | ±5 В, ±1 В, переключаются программно |
Динамический диапазон | 81 дБ (тип) |
Подавление межканального прохождения (частота переключения каналов – 2 МГц) | -89 дБ (тип) |
Основная приведенная погрешность | ±0.05%. |
Количество каналов ЦАП | 2 |
Разрешение ЦАП | 12 бит |

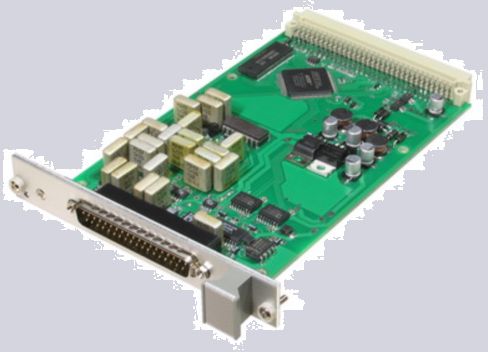

Прецизионный ЦАП/АЦП Сверхнизкие помехи при изменении кода ЦАП. Управляемый аттенюатор. Применённая в модуле элементная база обеспечивает не только высокую температурную, но и долговременную стабильность, что делает его компактным средством тестирования измерительной системы. Для обеспечения высоких метрологических свойств в реальных условиях ЦАП и АЦП имеют гальваническую развязку от общего провода крейта и друг от друга. |
Количество каналов ЦАП | 3 дифференциальных |
Разрешение ЦАП | 16 бит |
Время установления | 2 мкс |
Диапазоны выходных сигналов | ±10 В, ±20 мА |
Полоса пропускания каналов ЦАП | 2 кГц, 20 кГц, 200 кГц |
Аттенюатор | 2N, где N = 0, 1, 2, 3, 4, 5, 6 |
Разрешение АЦП | 20 эффективных бит (при полосе пропускания 1 Гц) |
Входные диапазоны АЦП | ±2.5 В при входном сопротивлении 1 ГОм или ±20 мА при проходном сопротивлении 100 Ом. |
Модуль QMS45 | генератор аналоговых сигналов (ЦАП) Высокоточный цифро-аналоговый преобразователь (ЦАП) является универсальным инструментом для генерации тестовых и управляющих сигналов. Устройство предназначено для аналогового управления параметрами измерительного и технологического оборудования, в т.ч. для: |
Количество выходных каналов | 4 или 8 (в зависимости от исполнения) |
Разрешающую способность | 16 бит |
Максимальная частота преобразования | 500 кГц |
Время установки сигнала до 0.0015% значения | 2 мкс |
Диапазон выходного сигнала | ±10В |
Соотношение Сигнал/шум+НИ | 83 дБ (тип) |
Относительная погрешность, приведенная к диапазону | 0.01% |
Выходное сопротивление, не более | 0.03 Ом |
Выходной ток | До 50 мА |

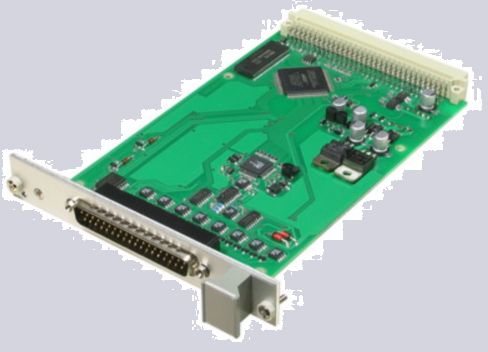

Модуль QMS70 | дискретные входы Для ввода и регистрации в ПК дискретных сигналов. Модуль находит широкое применение в автоматизации благодаря тому, что позволяет вести опрос источников дискретных сигналов самых разных типов, в т.ч: |
Тип входного напряжения | Переменное и постоянное |
Частота ввода | 250 Гц на каждый канал |
Номинальное значение входного напряжения (в зависимости от исполнения) | ±5 В, ±24 В, ±220 В |
Испытательное напряжение изоляции входов от остальных цепей модуля | 5 кВ или 3.75 кВ среднекв. |
Испытательное напряжение изоляции входов от соседних входов | 500 В |
Защита входов от импульсов (1 мс) перенапряжения | пятикратная |
Модуль QMS75 | релейная коммутация для коммутации сигналов и для дискретного управления силовым оборудованием, в т.ч: |
Тип выходного органа | Электромагнитное реле (8 шт.) |
Тип контактов | На замыкание или переключение |
Максимально допустимый выходной ток | 3 А (5 А в течение 1 сек.) |
Максимальное коммутируемое напряжение | 250В (допускается коммутация индуктивной нагрузки при выбросе до 400 В) |
Испытательное напряжение изоляции выходов от остальных цепей модуля | 3 кВ |
Испытательное напряжение изоляции выходов от соседних выходов | 750 В |

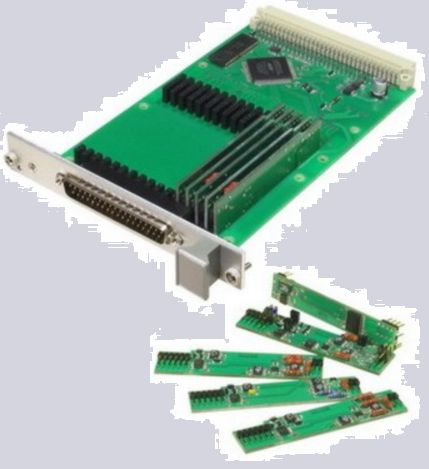

Модуль QMS301 | Модуль опроса датчиков при непосредственном подключении линиями значительной длины На модуле размещаются канальные измерительные тракты (микромезонины) с поканальной гальванической развязкой. Микромезонины обеспечивают возможность подключения разнообразных датчиков в произвольных сочетаниях. Допускается установка до 16-ти трактов с двухпроводным входом, до 8-ми трактов с четырёхпроводным и до 5-ти с шестипроводным, в любых сочетаниях. |
Схема подключения датчика
| Шестипроводная
| Разрешение
| 18 бит1
| Частота преобразования
| 46..7600 Гц2
| Полоса пропускания по уровню -3Дб
| 2.. 300 Гц
| Полоса заграждения по уровню -65Дб
| 6..1000 Гц
| Температурный дрейф нуля
| 5 нВ/С°
| Температурный дрейф шкалы
| 2 ppm/С°
| Диапазон входных напряжений
| ±10мВ, ±20мВ, ±40мВ, ±80мВ (выбирается программно)
| ЦАП для аппаратной компенсации постоянного уровня.
| Разрядность: 6 бит, шаг: 2.5 мВ, температурный дрейф: 2.5 ppm/С°
| Сопротивление моста
| От 100 Ом
| Напряжение возбуждения моста
| 5В (±5В в режиме переменного напряжения)
|
1 Техническая разрешающая способность АЦП – 24 бит, 18 бит – разрешение достоверное с точки зрения метрологии.
| 2 Разрешающая способность АЦП зависит от частоты дискретизации, и соответственно полосы пропускания. Разрешающая способность 18 бит обеспечивается при полосе пропускания 5 Гц. При полосе пропускания 50 Гц обеспечивается 16-ти битное разрешение. |
Схема подключения датчика
| Двухпроводная
| Разрешение
| 12 бит
| Частота преобразования
| 250 Гц
| Диапазон входного тока
| 0..20 мА1
| Основная приведенная погрешность
| ±0.05%
|
1 На заказ изготавливаются микромезонины с диапазонами: 0..5мА, ±5 мА, ±20 мА
| |
Схема подключения датчика
| Двухпроводная
| Разрешение
| 12 бит
| Частота преобразования
| 250 Гц
| Диапазон входного напряжения
| ±10 В1
| Основная приведенная погрешность
| ±0.05%
|
1 На заказ возможно изготовление микромезонинов с другими диапазонами.
| |
Схема подключения датчика
| Двухпроводная
| Разрешение
| 12 бит
| Частота преобразования
| 250 Гц
| Диапазон входного напряжения
| -25 мВ…+75 мВ
| Основная приведенная погрешность
| ±0.05%
| |
Схема подключения датчика
| Четырехпроводная
| Разрешение
| 12 бит
| Частота преобразования
| 250 Гц
| Диапазон измеряемых сопротивлений
| 0..250 Ом1
| Основная приведенная погрешность
| ±0.05%
|
1 На заказ возможно изготовление микромезонинов с другими диапазонами.
| |
На плате установлены только узел системного интерфейса (включая разъём системной шины и энергонезависимую память), узел вторичного электропитания и входной разъём DB37. Системный интерфейс обеспечивает ввод или вывод 16-ти разрядных данных по стробу, ввод 8-ми асинхронных сигналов, вывод 8-ми асинхронных сигналов и получение сигналов синхронизации. Сигналы коммутированы на монтажные отверстия с шагом 2.54 мм. Узел вторичного электропитания вырабатывает гальванически развязанные напряжения ±15В и ±5В. Контакты разъёма DB37 коммутированы на монтажные отверстия с шагом 2.54 мм. Остальная часть платы предназначена для размещения платы пользователя и имеет размеры 100 * 100 мм. |
