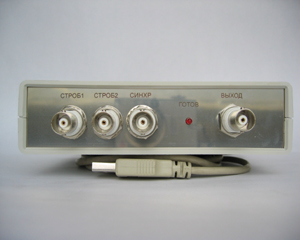

Плата ГСПФ-053. ЦАП. USB. Руднев - Шиляев
|
ЦАП: 14 разрядов, 45 нс.
Прецизионный генератор сигналов произвольной и специальной формы. Внесён в государственный реестр средств измерений. Техописание Прайс Купить: (812) 252-01-40 |
|
| Предназначен для автоматизированного исследования, настройки и испытания приборов и систем в промышленности, науке и образовании. |
|
произвольная форма генерируемого сигнала;
частотный диапазон DC; 0,012Гц…10МГц; высокая точность установки амплитуды и частоты; низкий уровень гармоник (от 0.05%) амплитуда выходного сигнала ± 5В; ± 10В; работа под управлением компьютера; USB интерфейс; возможность загрузки предварительно записанного в файл образа сигнала. |
| Частотные характеристики сигнала | |
| Частотный диапазон | Постоянный уровень сигнала или от 0,012Гц до 10МГц при работе от встроенного тактового генератора |
| Точность задания частоты | до 0.001% (зависит от диапазона частоты) |
| Амплитудные характеристики сигнала | |
| Амплитуда выходного сигнала Uxx | 0...±5В на нагрузке 50 Ом, 0...±10 В на холостом ходу |
| Погрешность установки частоты | 0.5% на нагрузке 50 Ом |
| Выходное напряжение смещения | ± 10мВ при максимальном выходном сигнале |
| Выходной аттенюатор | 0...-42дБ (-6дБ, -12дБ,-24дБ) ± 0.2дБ |
| Выходное сопротивление генератора | 50 Ом ± 5% |
| Синусоидальный сигнал | |
| Коэффициент гармоник не более | 0.05% на 100 КГц и 200 КГц |
| Прямоугольный сигнал (при нагрузке 50 Ом) | |
| Длительность фронта/спада | не более 25 нс |
| Выброс не более | 5% |
| Время установления | 45нс |
| Неравномерность вершины после времени установления 45 нс | 2% |
| Произвольный сигнал | |
| Длина буфера | 2...262144 точки |
| Дискретность буфера | 2 точки |
| Частота встроенного генератора | 100 МГц |
| Опорные частоты | 100 МГц, 50 МГц, 25 МГц ... 6,103515625кГц (15 диапазонов) |
| Синтезатор частоты | 50МГц...100МГц через 0.25 МГц |
| Амплитудная дискретность | 14 бит (±8192 уровней) |
| Синхровыходы | |
| Количество дополнительных выходов | 2 программируемых синхросигнала ТТЛ уровни |
| Режимы работы | |
| Режимы формирования сигнала | Циклический, программный, однократный, однократный от внешнего запуска, циклический от внешнего запуска |
| Общие сведения | |
| Шина интерфейса ПК | USB 1.1 |
| Потребляемая мощность | не более 10 Вт (+12 В, 0.8 А) |
| Габариты | не более 140 х 120 х 36 |
| Масса | не более 275 г |
|
