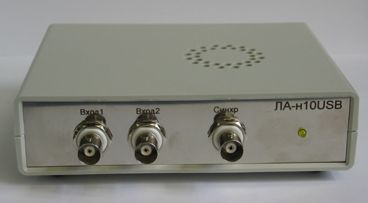

Плата ЛА-н10USB. АЦП. Руднев - Шиляев
|
АЦП: 8 разрядов, 100 МГц, 2 канала.
Внешнее устройство сбора аналоговой информации с портом USB.
Техописание
(812) 252-01-40 |
|
| Построение переносных измерительных систем на базе компьютера. Пониженное энергопотребление и малые габариты в совокупности с высоким разрешением и высоким быстродействием позволяют решать большинство задач мониторинга, контроля и диагностики.
Вы можете подсоединить данное устройство к порту USB любого компьютера: Notebook, Portable, промышленного или обычного офисного, не открывая крышку корпуса. |
|
частота дискретизации до 100МГц в одноканальном режиме;
фиксированный набор сетки частот кварцевого генератора; ширина полосы пропускания (-3 дБ) - 100 МГц; АЦП разрешением 8 бит со временем преобразования 10 нс; встроенная память для хранения данных объемом 1Мбайт на канал; два однополюсных входа для ввода аналоговых сигналов; отключаемое дифференцирование аналоговых входов и входа внешней синхронизации; внешняя или внутренняя синхронизация; внешний или внутренний запуск аналого-цифрового преобразования; программируемый коэффициент усиления; защита от перегрузок по напряжению входов платы ±150 В. |
|
Применение: цифровой осциллограф
спектроанализатор; частотомер; вольтметр; наблюдение процесса изменения сигнала в масштабах реального времени; радиолокация; испытание годности продукции; телефония; лабораторные исследования. |
| АЦП | |
| Тип | Параллельный |
| Разрешение | 8 бит |
| Время преобразования | 10 нс |
| Максимальная частота дискретизации | 100 МГц на канал |
| Запуск АЦП | От внутреннего кварцевого генератора, от внешней тактовой частоты |
| Аналого-цифровой канал | |
| Число аналоговых входов | 2 синхронных канала |
| Конфигурация аналоговых входов (не изолированы) | Однополюсные. |
| Разъем | BNC (аналог отечественного СР-50) |
| Входное сопротивление (Импеданс) | 1 МОм, 17 пФ |
| Дифференцирование (устанавливается программно) | Переменная или постоянная и переменная составляющие |
| Ширина полосы пропускания (-3дБ) | 100 МГц |
| Диапазоны входного напряжения, (устанавливаются программно) | ±25В; ±12,5В; ±5В; ±2,5В, ±1,25В; ±0,625В; ±0,25В; ±0,12В |
| Максимальное входное напряжение | ±25 В |
| Защита по напряжению аналоговых входов (питание включено) | ±150 В |
| Объем буфера памяти | 1 Мб на канал |
| Передача данных АЦП | программный обмен |
| Внешняя тактовая частота | |
| Уровень сигнала | ТТЛ-совместимый сигнал, меандр. |
| Период сигнала | не менее 10 нс. |
| Разъем для сигнала внешней тактовой частоты | BNC (аналог отечественного СР-50) |
| Защита по напряжению входа внешней тактовой частоты (питание включено) | +7,5В...-1,5В |
| Синхронизация | |
| Источник | Канал 0, канал 1. Внешний |
| Внешний сигнал | Аналоговый амплитудой до ±0,5В или ТТЛ-совместимый сигнал |
| Тип | По фронту или по спаду |
| Число уровней | не менее 200 |
| Дифференцирование (устанавливается программно) | Переменная или постоянная и переменная составляющие |
| Разъем входа внешнего сигнала синхронизации | BNC (аналог отечественного СР-50) |
| Защита по напряжению входа внешнего сигнала синхронизации (питание включено) | ±150 В |
| Входное сопротивление (Импеданс) | 1 МОм, 17 пФ |
