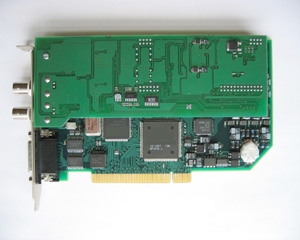

Плата ЛА-н150-14PCI. АЦП, дискретный ввод-вывод. Руднев - Шиляев
|
АЦП: 14 разрядов, 7 МГц.
Прецизионная быстродействующая плата сбора данных предназначена для работы с аналоговыми сигналами в частотном диапазоне до 500 кГц. Наличие двух синхронных каналов позволяет работать с квадратурными каналами или с двумя антеннами. Хорошо подходит для построения систем радиолокации, пеленгации. Как любая плата сбора данных является универсальным измерительным устройством и на базе неё может быть построен осциллограф, вольтметр, анализатор спектра и регистратор. Высокий мгновенный динамический диапазон обеспечивается 14 разрядами. Техописание Прайс Купить: (812) 252-01-40 |
|
|
АЦП с разрешением 14 бит и частотой дискретизации до 7 МГц;
входное сопротивление не менее 1 МОм; два однополюсных канала для ввода аналоговых сигналов с полосой 500 кГц; внешняя или внутренняя синхронизация; защита по входу ±150 В; внешний или внутренний запуск аналого-цифрового преобразования; счётчик/таймер внешних событий; чтение двух старших битов байтового порта, синхронно с данными АЦП; возможность непрерывной записи на винчестер компьютера. |
| Применяется для сбора быстроменящихся параметров и наблюдение процессов в масштабах реального времени: |
|
системы пеленгации и дальномеров;
системы радиомониторинга; анализ радиолокационных сигналов; ультразвуковая диагностика; контроль акустического излучения; стендовые прочностные испытания. |
| Аналого-цифровой канал | |
| Число аналоговых входов | 2 синхронных (2 независимых АЦП) |
| Входное сопротивление (Импеданс) | 1 МОм |
| Ширина полосы пропускания (-3 дБ) | 500 кГц |
| Диапазоны входного напряжения, (устанавливаются программно) | ±5В; ±2,5В; ±2,5В; ±1В; ±0,5В |
| Защита по напряжению аналоговых входов (питание включено) | ±150В |
| Объем буфера памяти | 2 КСлова |
| АЦП | |
| Тип АЦП | Последовательно-параллельный |
| Разрешение | 14 бит |
| Время преобразования | 143 нс |
| Максимальная частота дискретизации | 7 МГц |
| Запуск АЦП | От внутреннего кварцевого генератора или внешней тактовой частоты |
| Внешняя тактовая частота | |
| Внешняя тактовая частота | ТТЛ-совместимый сигнал |
| Защита по напряжению входа внешней тактовой частоты (питание включено) | +7,5В |
| Цифровой порт | |
| Число линий | 8 ввода и 8 вывода |
| Уровни и пороговые значения | ТТЛ-совместимые |
| Счётчик/таймер | |
| Число каналов | 3 |
| Разрядность | 16 |
| Тип кода | двоичный/двоично-десятичный |
| Максимальная частота входного сигнала | не более 10 МГц |
| Общие данные | |
| Шина интерфейса ПК | PCI |
| Потребляемая мощность | +5 В, 1,5 А |
| Размеры | 110 х 250 мм |
| Масса | 160 г |
