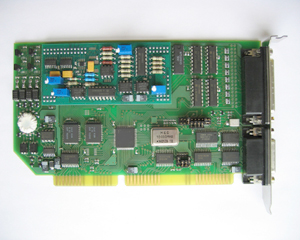

Плата ЛА-2М5. АЦП, дискретный ввод-вывод. Руднев - Шиляев
|
АЦП: 12 разрядов, 2 мкс, 32 канала.
Быстродействующая плата аналого-цифрового преобразования для широкого применения. Техописание Прайс Купить: (812) 252-01-40 |
|
|
12 разрядный АЦП, время преобразования - 2 мкс;
32 однополюсных каналов или 16 дифференциальных каналов; программно переключаемые диапазоны входного напряжения АЦП: ± 10В, ± 5В, ± 2,5В, ± 1В, ± 0,5В, ± 0,25В, ± 0,1В, ± 0,05В; поддерживается ПДП и прерывание; число эффективных разрядов 11,0 для частоты входного сигнала 5 кГц; буферная память типа FIFO 2 КСлов; высокостабильный кварцевый генератор 10 МГц; 16 цифровых линий: 8 - ввода и 8 - вывода; три шестнадцатиразрядных счётчика; разъём DHS-26 для цифровых линий и DHS-44 для аналоговых. |
| АЦП | |
| Количество аналоговых входов | 32 однополюсных или 16 дифференциальных |
| Входное сопротивление (импеданс) | более 100 МОм |
| Тип АЦП | последовательного приближения |
| Количество бит в выходном регистре АЦП | 12 |
| Максимальная частота выборок | 500 кГц |
| Время преобразования | 2 мкс |
| Диапазоны входного сигнала | ± 10 В, ± 0,05 В |
| Память на плате FIFO | 2 Кcлов |
| Защита по напряжению | ± 15 В |
| Цифровой порт | |
| Количество линий | 8 выв. и 8 вв. (с защёлкой) |
| Уровни и пороговые значения | ТТЛ совместимые |
| Счётчики/таймеры | |
| Количество каналов | 3 |
| Разрядность счётчиков/таймеров | 16 |
| Разрядность внешнего интерфейса | 8 |
| Количество режимов | 6 |
| Тип кода | двоичный или двоично-десятичный |
| Уровни и пороговые значения | ТТЛ совместимые |
| Частота задающего кварцевого генератора | 10 МГц |
| Абсолютная точность задания частоты | 10-4 |
| Общие данные | |
| Шина интерфейса с ПЭВМ | ISA-16 |
| Потребляемая мощность | +5 В, 950 мА |
| Габариты | 188 x 102 мм |
