Балансировочная аппаратура "Балком 2c"

ООО "Кинематика"






Описание

ООО «Кинематика» совместно с Автэкс-СПб предлагает балансировочный комплект «Балком 2С», предназначенный для использования в качестве измерительно-вычислительной системы в балансировочных станках.

Указанная аппаратура разработана на базе серийно выпускаемого балансировочного прибора «Балком 1», при создании которого реализован 20-летний опыт, накопленный нашими специалистами при разработке, производстве и эксплуатации широко известных на предприятиях различных отраслей промышленности балансировочных приборов БАЛ-1, ЦБ-1, ЦБ-2 и ЦБ-3.

Во всех указанных приборах реализуется наш собственный алгоритм обработки вибрационного сигнала, позволяющий получать стабильные показания амплитуды и фазы вибрации на фоне значительных вибрационных помех.

Это, с учётом разрешающей способности измерительной системы прибора, обеспечивающей обработку электрических сигналов с датчиков вибрации с дискретностью до 0.00001 В, позволяет достигать при балансировке минимальных уровней остаточного дисбаланса ротора.

Назначение

В качестве примера использования прибора можно сослаться на результаты, достигнутые при модернизации балансировочного станка, предназначенного для балансировки роторов гироскопов в ЦНИИ "Электроприбор", где удалось достигнуть стабильных значений остаточного дисбаланса на уровне 0,01 г*мм/кг.

Причём дальнейшее увеличение точности балансировки было ограничено не параметрами прибора, а технологией съёма корректирующих грузов, не позволяющей стабильно удалять массу менее 0,2 мг.

Представляемый нами прибор прост в работе. Он сам выбирает диапазон и время измерения вибрации и по результатам измерений рассчитывает характеристики балансировочных грузов.

Для его применения достаточно знаний рядового пользователя компьютера и руководства по эксплуатации.

Несомненным достоинством данного прибора является также и то, что результаты всех выполненных с его помощью балансировок могут сохраняться в архивной памяти и при необходимости распечатываться в виде протоколов.

Помимо решения задач, непосредственно связанных с компенсацией дисбаланса ротора, прибор «Балком 2С» позволяет выполнять ряд сервисных и управляющих функций.

В частности в измерительном блоке прибора предусмотрен разъём для подключения датчика угла поворота ротора, с помощью которого (при использовании специальной программы) может осуществляться угловое позиционирование балансируемого ротора при выборе места съёма (установки) корректирующих грузов.

Кроме того, на измерительном блоке предусмотрены разъём с цифровыми выходами и двумя выходами ЦАП, которые при необходимости могут быть задействованы для управления работой балансировочного станка.

Следует также отметить, что предлагаемая нами измерительная система для балансировочных станков является относительно дешёвой. Её стоимость в базовом исполнении с моноблочным компьютером или ноутбуком составляет 55 тыс. рублей, что от 1.5 до 5 раз ниже стоимости аналогичных измерительных систем, предлагаемых другими производителями.

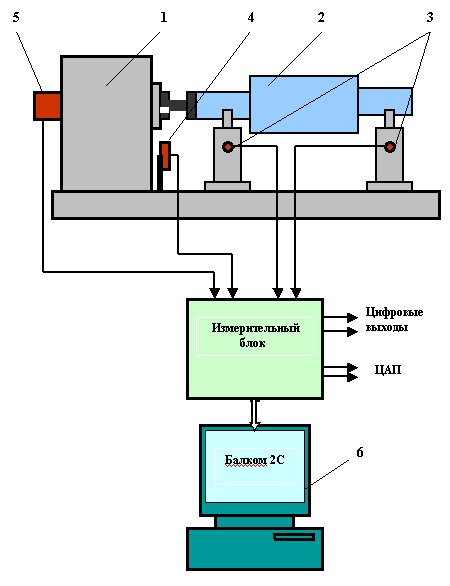

Схема использования измерительной системы «Балком 2С» в составе балансировочного станка

Схема использования измерительной системы «Балком 2С» в составе балансировочного станка
1. Балансировочный станок; 2. Балансируемый ротор; 3. Датчики вибрации (2 шт.); 4. Датчик фазового угла; 5. Датчик угла поворота ротора; 6. Компьютер.

Назначение

Прибор «Балком 2С» предназначен для использования в составе балансировочного станка в качестве измерительно-вычислительной системы.

Он может применяться как при модернизации, находящихся в эксплуатации балансировочных станков, так и при комплектовании вновь изготавливаемого оборудования.

В состав прибора входят: два датчика вибрации, лазерный датчик фазового угла, измерительный блок с USB-выходом для подключения к компьютеру, моноблочный (или планшетный) компьютер и вспомогательная оснастка.

Дополнительно в комплект поставки может быть включен инкрементный датчик угловых перемещений с необходимой оснасткой и специализированным программным обеспечением, с помощью которого может контролироваться угловое позиционирование балансируемого ротора при выборе места съёма (установки) корректирующих грузов.

Весь процесс балансировки, включающий в себя измерение, обработку и вывод на индикацию информации о величине и месте установки корректирующего груза, выполняется в автоматизированном режиме и не требует от пользователя дополнительных навыков и знаний, выходящих за рамки прилагаемой к прибору инструкции.

Результаты всех балансировок, выполненных прибором «Балком 2», автоматически сохраняются в памяти компьютера в специальном архиве, из которого при необходимости могут быть извлечены для анализа или распечатки протокола с результатами балансировки роторов.

В измерительном блоке прибора имеются управляющие выходы (16 цифровых и 2 ЦАП), которые при необходимости могут быть задействованы для управления работой балансировочного станка.

Технические характеристики
Количество каналов измерения : вибрации/частоты вращения2/1
Диапазон измерения среднего квадратического значения (СКЗ) виброскорости, мм/секот 0 до 50
Частотный диапазон измерения СКЗ виброскорости, Гцот 5 до 200
Пределы допускаемой абсолютной погрешности измерения СКЗ виброскорости на базовой частоте (80 Гц) и в рабочем диапазоне частот, мм/сек±(0.1 + 0.1*Vи), где Vи – измеренное значение СКЗ виброскорости
Число плоскостей коррекции при балансировке1 или 2
Диапазон измерения частоты вращения, об/мин 300 - 30000
Пределы допускаемой абсолютной погрешности измерения частоты вращения в рабочем диапазоне частот, об/мин±(1 + 0.005*Nи), где Nи – измеренное значение частоты вращения ротора
Диапазон измерения сдвига фазы вибрации, угловых градусовот 0 до 360
Пределы допускаемой абсолютной погрешности измерения сдвига фазы вибрации, угловых градусов± 2
Количество цифровых управляющих выходов16
Количество выходов ЦАП2
Габаритные размеры блока ввода аналоговых сигналов, мм, не более140*90*30
Масса блока ввода аналоговых сигналов, кг, не более0.3
Габаритные размеры вибропреобразователя, мм, не более 25*25*20
Масса вибропреобразователя с магнитом, кг, не более25
Габаритные размеры датчика фазового угла, мм65*20
Масса датчика фазового с кабелем, кг, не более0.12
Питание блока ввода аналоговых сигналов и датчиков,от USB / по сети +5В
температура окружающего воздуха, °Cот 1 до 35
относительная влажность воздуха при температуре 25 °C, %до 80
атмосферное давление, кПаот 84 до 106.7
Средняя наработка на отказ, час,не менее 1000
Средний срок службы, лет, не менее6
Комплект поставки
  • вибропреобразователи на базе емкостных акселерометров в сборе с магнитами крепления - 2 шт.*);
  • датчик фазового угла (лазерный) - 1 шт.;
  • измерительный блок - 1 шт.;
  • моноблочный (или планшетный) компьютер - 1 шт.;
  • специализированное программное обеспечение под Windows на флаш-накопителе - 1 шт.
  • Руководство по эксплуатации - 1 шт.

    Стоимость поставки базового варианта – 55000 рублей

    Дополнительная комплектация (по желанию Заказчика):

  • Инкрементный датчик угловых перемещений с оснасткой и специализированным программным обеспечением 1 шт. Стоимость поставки 15000 руб.
  • Стойка магнитная - 1 шт. Стоимость поставки 1200 руб.
  • Весы электронные - 1 шт. Стоимость поставки 1000 руб.
  • Программное обеспечение для управления работой балансировочного станка непосредственно от измерительной системы. Условия и стоимость работы определяется дополнительно с учётом конкретных требований Заказчика.

    *) Примечание: К измерительной системе по желанию Заказчика могут подключатьсдатчики вибрации других типов, например штатные датчики модернизируемого балансировочного станка.
