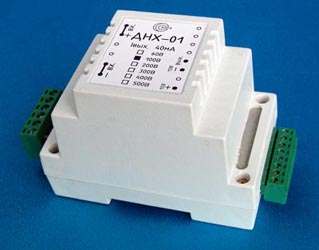

Датчик измерения постоянного и переменного напряжения ДНХ-01.

Датчики (преобразователи измерительные) предназначены для преобразования напряжения постоянного, переменного и импульсных токов с гальванической развязкой входной цепи цепей контроля.

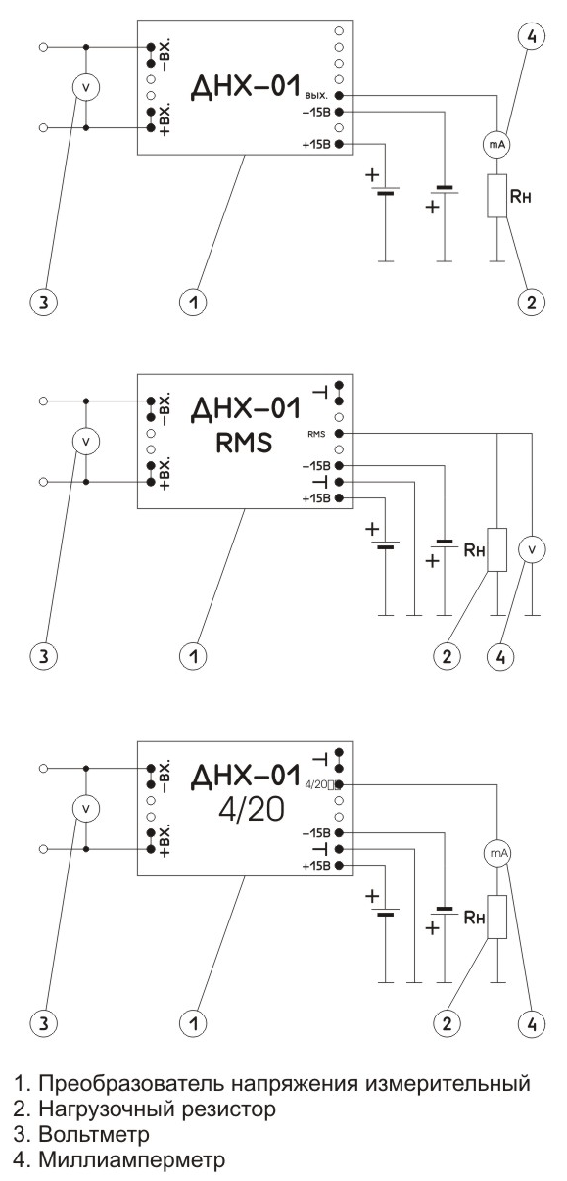

Техническая документация.  Схема подключения

Области применения:

  • ДНХ-01*** преобразует входное напряжение в выходной ток, пропорциональный мгновенному значению входного напряжения («линейный выход»).
  • ДНХ-01*** RMS преобразует входное напряжение в выходное напряжение, пропорциональное среднеквадратичному значению входного напряжения.
  • ДНХ-01*** 4/20 mA (0/20 mA) преобразует входное напряжение в выходной ток, согласно требованиям к стандартному интерфейсу «токовая петля 4/20 (0/20)», пропорциональный среднеквадратичному значению входного напряжения.
    Где *** - указывается номинальное напряжение преобразователя в Вольтах.

    Прайс

    		•
    Основные технические характеристики:
    Характеристика ДНХ-01
    Диапазон измеряемых напряжений, В 60; 100; 200; 300; 500
    Входной номинальный ток, Iном, мА 10
    Выходной сигнал датчика, мА * 40
    Основная приведенная погрешность, не более, % 1
    Нелинейность выходной характеристики, не более, % 0,1
    Начальный выходной ток при нулевом измеряемом напряжении, мА 0,2
    Пробивное напряжение между измеряемой и измерительной цепями, не менее, кВ 4
    Напряжение питания, В ±15
    Ток потребления по цепи питания, не более, мА 50
    Габаритные размеры, мм 95х54х65
    Масса, г 210
    По требованию заказчика возможно:
    * - возможно изготовление датчиков со стандартным токовым выходом 4/20 мА или TRUE-RMS
