Датчики измерения постоянного и переменного тока
ДТХ-300, ДТХ-500, ДТХ-750, ДТХ-1000, ДТХ-1500, ДТХ-3000
ДТХ. Датчики для измерения постоянного и переменного тока (первичный преобразователь) компенсационного типа с гальванической развязкой входной и выходной цепи. Основным элементом датчиков является кольцевой сердечник с зазором, внутри которого устанавливается специальный датчик Холла, служащий нуль-органом системы измерения входного тока.

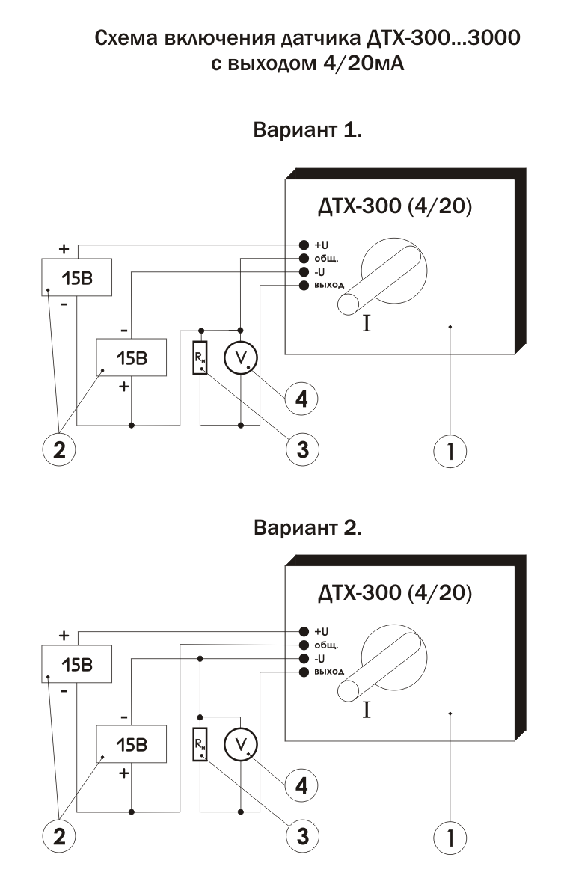

Техническая документация.   Схема подключения

Области применения:

  • Датчики ДТХ являются приборами, предназначенными для бесконтактного измерения постоянных, переменных и импульсных токов;
  • Цифры после аббревиатуры ДТХ – определяют номинальный измеряемый ток.;
  • В случае изготовления датчиков тока с выходом среднеквадратических значений TRUE RMS датчик маркируется «RMS», например ДТХ-1500 RMS;
  • В случае изготовления датчиков тока со стандартным токовым выходом (0-20 или 4-20 мА) датчик маркируется дополнительно, например ДТХ-1500 0/20.

    Датчики по согласованию с заказчиком могут поставляться со стандартным токовым выходом 4-20мА (0-20мА) или выходом "True RMS".

    • Прайс

    Основные технические характеристики:
    Характеристика ДТХ-300 ДТХ-500 ДТХ-750 ДТХ-1000 ДТХ-1500 ДТХ-3000
    Диапазон измеряемых токов, А 0...300 0...500 0...700 0...1000 0...1500 0...3000
    Допустимая перегрузка по измеряемому току, разы 1,5
    Диапазон рабочих температур,°С -20 … +80
    Основная приведенная погрешность, не более, % 0,7
    Нелинейность выходной характеристики, не более, % 0,1
    Выходной сигнал при номинальном измеряемом токе, мА * 60 100 150 200 300 600
    Коэффициент передачи 1:5000
    Полоса пропускания, Гц 0-50000
    Источник питания, В ±15 ... ±18 ±18 ... ±24
    Диаметр отверстия под токовую шину, мм 40
    Габаритные размеры, мм 120х110х106 120х110х125
    Масса, г 700 800 900
