AD623. Недорогой инструментальный усилитель с однополярным питанием и уровнем сигналов от питания-до питания

Analog Devices

Купить:

(812) 252-01-40
(812) 252-18-18


AD623 - недорогой инструментальный усилитель с однополярным питанием и уровнем сигналов от питания-до питания. AD623 имеет разводку стандартную для 8-контактного корпуса. Его коэффициент передачи устанавливается с помощью одного внешнего резистора. Величина коэффициента передачи может меняться в пределах от G=1 до G=1000.
(Single Supply, Rail-Rail, Low Cost Instrumentation Amplifier)
Datasheet (990 kB)
Области применения:
  • медицинское оборудование низкого потребления;
  • обработка сигналов первичных преобразователей;
  • усилители сигналов с термопар;
  • системы промышленного управления;
  • системы сбора информации малого потребления;
  • дифференциальные усилители.

    Дополнительно поставляются средства оценки
    EVAL-AD623EB

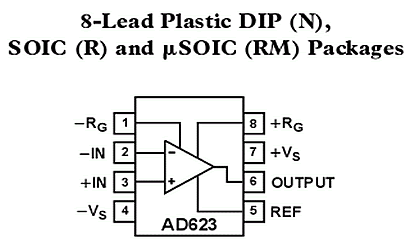

    		• AD623. Цоколевка
    Технические параметры
    Набор устанавливаемых коэффициентов передачи 1 ... 1000
    Коэффициент подавления синфазной помехи 90 дБ (G=10)
    Малое время установления (до 0,01%) 20 мкс (G=10)
    Малое напряжение смещения 100 мкВ
    Малый дрейф напряжения смещения 1 мкВ/°С
    Малый ток смещения 25 нА
    Низкий уровень шумов (f=1кГц) 35 нВ/√(Гц)
    Низкое потребление при однополярном питании 575 мкА
    Широкий диапазон питающих напряжений +2,7 В...+12 В
    Промышленный диапазон температур -40...+85oС
    Корпус 8-контактный для всех модификаций DIP-8, SOIC-8, μSOIC-8
    Информация для заказа:
    ТИП Температурный диапазон Тип корпуса Вариант корпуса
    AD623AN -40°C ... +85°C Plastic DIP-8 N-8
    AD623AR -40°C ... +85°C SOIC-8 SO-8
    AD623ARM -40°C ... +85°C μSOIC-8 RM-8
    AD623AR-REEL -40°C ... +85°C SOIC-8 13" REEL
    AD623AR-REEL7 -40°C ... +85°C SOIC-8 7" REEL
    AD623ARM-REEL -40°C ... +85°C μSOIC-8 13" REEL
    AD623ARM-REEL7 -40°C ... +85°C μSOIC-8 7" REEL
    AD623BN -40°C ... +85°C Plastic DIP-8 N-8
    AD623BR -40°C ... +85°C SOIC-8 SO-8
    AD623BR-REEL -40°C ... +85°C SOIC-8 13" REEL
    AD623BR-REEL7 -40°C ... +85°C SOIC-8 7" REEL
    AD623-EVAL   Оценочная плата
