AD7982. 18-разрядный АЦП последовательного приближения с дифференциальным входом, выполненный по PulSAR-технологии
Analog Devices

Купить:

(812) 252-01-40
(812) 252-18-18


AD7982 - 18-разрядный АЦП последовательного приближения с дифференциальным входом и питанием от одного униполярного источника. В состав АЦП входят: низкопотребляющий конвертер и схема универсального последовательного интерфейса. По сигналу запуска преобразования происходит выборка разностного напряжения между входами IN+ и IN-, которое и подвергается дальнейшему преобразованию. Диапазон входных синалов находится в области напряжений 0÷UИОН. ИОН - внешний.
(18-Bit, 1 MSPS PulSAR(r) 7.0 mW ADC in MSOP/QFN)
Datasheet (422 kB)
Области применения:
  • системы с батарейным питанием ;
  • системы сбора информации ;
  • специализированный инструмент;
  • системы медицинских исследований;
  • системы сбора сейсмической информации.

    Дополнительно поставляется оценочная плата EVAL-AD7982-CB и контроллер подключения плат к ПК EVAL-CONTROLBRD3.

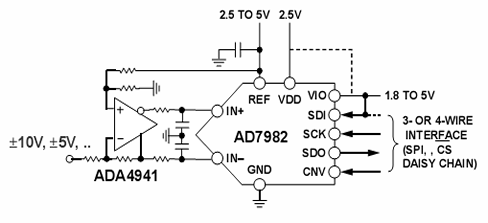

    		• AD7982. Блок-схема
    Технические параметры
    Разрешение без пропуска кодов 18 разрядов
    Диапазон дифференциальных входных напряжений ±(0÷UИОН ) (2,5В<UИОН <5B)
    Производительность 1 Мвыборок/сек
    Максимальная интегральная нелинейность 1МЗР (Max=2,5МЗР)
    Динамический диапазон 99дБ
    Рекомендуемый буферный усилитель ADA4941
    Низкий дрейф внутреннего ИОН 3ppm/0C, типовой
    Низкое рассеянье при 1Мвыб./сек 7,5мВт
    Величина питающего напряжения 2,5В
    Отсутствие в устройстве конвейерной задержки
    Последовательный интерфейс совместим с SPI / QSPI / MICROWIRE / DSP и лог. уровнями 1,8В/2,5В/3В/5В
    Промышленный диапазон температур -40...+85oС
    Корпус 10-выводной (отсутствие сплавов свинца) MSOP-10, QFN-10 3х3мм
    Остальные компоненты этого класса:
    ТИП
    100 кВб/сек
    250 кВб/сек
    400÷500 кВб/сек
    1000 кВб/сек
    Рекомендуемый входной буфер
    18-разрядные   AD7691
    		 AD7690

    		 AD7982

    		 ADA4941
    ADA4841
    16-разрядные AD7680
    AD7683
    AD7684    		 AD7685
    AD7687
    AD7694    		 AD7686
    AD7688
    AD7693    		 AD7980 ADA4941
    ADA4841
    14-разрядные AD7940
    		 AD7942
    		 AD7946
