AD9211. 10-разрядный 1,8В АЦП с частотой выборок 170/200/250 выб./сек
Analog Devices

Купить:

(812) 252-01-40
(812) 252-18-18


AD9211 - 10-разрядный АЦП c малым рассеянием ориентирован на работу с высокочастотным оборудованием и широкополосными системами. Для работы АЦП требуется источник питания 1,8В и внешний тактовый генератор с парафазным выходом. Все остальные элементы включены во внутреннюю структуру устройства. Все высокочастотные выходы АЦП выводятся парафазными сигналами (LVDS).
(10-Bit, 200 MSPS/250 MSPS/300 MSPS, 1.8 V Analog-to-Digital Converter)
Datasheet (307 kB)
Области применения:
  • широкополосная проводная и беспроводная связъ;
  • тестовое комуникационное оборудование;
  • радарные и спутниковые системы;
  • линеаризаторы мощных усилителей;
  • кабельные линии.

    Дополнительно поставляются оценочные платы:
    EVAL-AD9211-250EB;
    EVAL-AD9211-200EB;
    EVAL-AD9211-179EB.

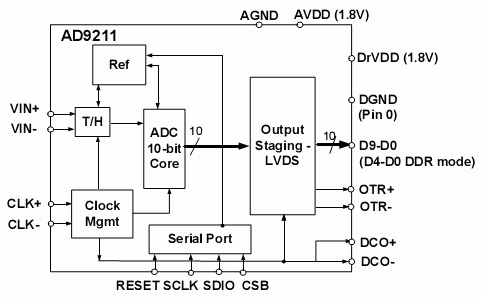

    		• AD9211. Блок-схема
    Технические параметры
    Эквивалентное число разрядов 9,7 разрядов
    Диапазон дифференциальных входных напряжений 0...1,25В
    Производительность 170/200/250 Мвыборок/сек
    Дифференциальная нелинейность 0,3МЗР (Типовая)
    Интегральная нелинейность 0,5МЗР (Типовая)
    Отношение сигнал / шум 60дБ
    Низкое рассеянье при 250Мвыб./сек 380мВт
    Величина питающего напряжения 1,8В
    Наличие встроенного ИОН и УВХ
    Последовательный интерфейс совместим с SPI , параллельный интерфейс
    Промышленный диапазон температур -40...+85oС
    Корпус 56-выводной для всех модификаций LFCSP-56
    Информация для заказа:
    ТИП Температурный диапазон Корпус Вариант корпуса
    AD9211BCPZ-170 -40 ... +850C LFCSP-VQ   56-контактный 8 х 8мм
    		CP-56
    AD9211BCPZ-200 -40 ... +850C LFCSP-VQ   56-контактный 8 х 8мм
    		CP-56
    AD9211BCPZ-250 -40 ... +850C LFCSP-VQ   56-контактный 8 х 8мм CP-56
    AD9211-170ЕB 250C Оценочная плата с AD9211BCPZ-170
    AD9211-200ЕB 250C Оценочная плата с AD9211BCPZ-200
    AD9211-250ЕB 250C Оценочная плата с AD9211BCPZ-250
    Остальные компоненты этого класса:
    ТИП Разрешение Произв.,
    Мвыб./сек    		 Число
    входов    		 Рассеяние,
    мВт
    AD9211-300 10 300 1 468
    AD9211-200 10 200 1 356
    AD9214-105 10 105 1 325
    AD9214-65 10 65 1 220
    AD9215-105 10 105 1 145
    AD9215-65 10 65 1 114
    AD9051 10 60 1 315
    AD9203 10 40 1 108
    AD876 10 20 1 190
    AD9200 10 20 1 100
    AD7277 10 3 1 19,8
