ADIS16350. 3-осевой гироскоп и асселерометр
Analog Devices

Купить:

(812) 252-01-40
(812) 252-18-18


ADIS16350 - законченная система измерения скорости изменения угла поворота, выполненная по iSensor технологии с применением микромеханики iMEMS. Взаимодействие с устройством осуществляется по последовательному интерфейсу SPI, позволяющему управлять работой системы и измерять как основные параметры - скорость изменения угла и ускорение по трем осям, так и ряд дополнительных (температура, питание). Система позволяет выполнять автокалибровку, выбирать необходимый частотный отклик, изменять частоту выборок и проводить самотестирование.
(High Precision Tri-Axis Inertial Sensor)
Datasheet (281 kB)
Области применения:
  • системы стабилизации и управления;
  • гиростабилизированные платформы ;
  • управление перемещением и анализ движения;
  • инерциальные системы измерения;
  • навигация;
  • стабилизация изображения
  • робототехника.

    Дополнительно поставляется оценочная плата EVAL ADIS16350/PCBZ .

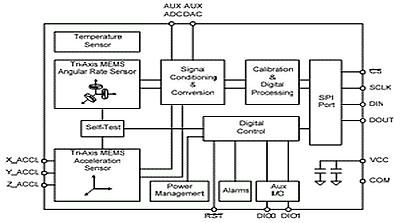

    		• ADIS16350. Блок-схема
    Технические параметры
    Шкала гироскопа ±3200/сек,
    Шкала акселерометра ±10g
    Разрешение по гироскопическому каналу и акселерометру 14 разрядов
    Частота выборок регулируется
    Частотный отклик регулируется
    Уставки по основным параметрам устанавливаются
    Включение режима самотестирования существует
    Режим микропотребления существует
    Величина питающего напряжения 4,75В ÷ 5,25В
    Потребляемый ток - 48мА - нормальный режим
    - 77мА - быстрый режим
    - 500мкА - режим микропотребления
    Полоса датчика 350Гц
    Вспомогательные АЦП и ЦАП 12-разрядов
    Последовательный интерфейс совместим с SPI
    Величина допустимой ударной нагрузки 2000g
    Расширенный промышленный диапазон температур -40...+105oС
    Корпус: микромодуль 22,7 x 23,2 x 22,9мм
    Остальные компоненты этого класса:
    ТИП Спецификация Шкалы
    ADIS16251 программируемый с низким потреблением ±(20, 40, 80)0/сек
    ADIS16250 программируемый с низким потреблением ±(80, 160, 320)0/сек
    ADIS16255 программируемый с низким потреблением с термокомпесацией ±(80, 160, 320)0/сек
