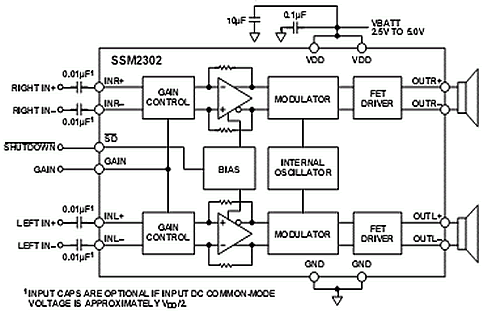

SSM2302. Аудиоусилитель класса D без использования внешнего фильтра
Купить:
(812) 252-01-40 | SSM2302
- 2-х канальный оконечный каскад стереофонического аудио усилителя, класса D c высоким КПД, не требующий выходного НЧ фильтра. На входе каскада установлены ШИМ-модуляторы, преобразующие аналоговые сигналы в импульсы с модуляцией по длительности, которые далее подаются на мощный выходной каскад, управляющий аудио системой. Такая конфигурация устройства позволяет добиться выходной мощности на нагрузке 8 Ом по 1.4 Вт на канал при однополярном напряжении питания 5 В. В устройстве предусмотрен вход выключения, переводящий его в режим микропотребления.
(Filterless High Efficiency Class-D Stereo Audio Amplifier) |
|
Области применения:
Дополнительно поставляется оценочная плата
EVAL - SSM2302EB  |
| Технические параметры | |
| Усилитель класса D с встроенным выходным каскадом 1.4Вт на 8Ом при напряжении питания 5В и коэфф. гармоник менее 1% | |
| КПД при 2 Вт на 4 Ом пит. 5 В | 85% |
| Отношение сигнал / шум | < 98дБ |
| Однополярное питание | 2.5?5В |
| Усиление | 18дБ |
| Промышленный диапазон температур | (-40...+85)0С |
| Подавление щелчков при включении / выключении | |
| Минимальная величина генерируемой помехи | |
| Защита по току короткого замыкания и температуре кристалла | |
| Корпус 16-выводной для всех модификаций (отсутствие сплавов свинца) | LFCSP-16 3х3мм |
| Остальные компоненты этого класса: |
|||||
| ТИП | Спецификация | ||||
| SSM2301 | монофонический усилитель 1,4Вт | ||||
| SSM2304 | стерео усилитель 2 х 1,2Вт | ||||
