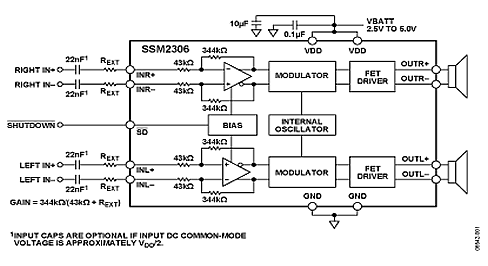

SSM2306. Аудиоусилитель класса D без использования внешнего фильтра
Купить:
(812) 252-01-40 | SSM2306
- 2-х канальный оконечный каскад стереофонического аудио усилителя, класса D c высоким КПД, не требующий выходного НЧ фильтра. На входе каскада установлены ШИМ-модуляторы, преобразующие аналоговые сигналы в импульсы с модуляцией по длительности, которые далее подаются на мощный выходной каскад, управляющий аудио системой. Такая конфигурация устройства позволяет добиться выходной мощности на нагрузке 8 Ом по 1.4 Вт на канал при однополярном напряжении питания 5 В. В устройстве предусмотрен вход выключения, переводящий его в режим микропотребления.
|
|
Области применения:
Дополнительно поставляются оценочные платы: |  |
| Технические параметры | |
| Усилитель класса D с встроенным выходным каскадом 1.4Вт на 8Ом при напряжении питания 5В | |
| КПД при 2 Вт на 4 Ом пит. 5 В | 87% |
| Отношение сигнал / шум | > 98дБ |
| Однополярное питание | 2,5B ... 5В |
| Усиление | 18дБ |
| Малый ток в режиме микропотребления | 20нА |
| Промышленный диапазон температур | (-40...+85)0С |
| Подавление щелчков при включении / выключении | |
| Минимальная величина генерируемой помехи | |
| Защита по току короткого замыкания и температуре кристалла | |
| Корпус 16-выводной для всех модификаций (отсутствие сплавов свинца) | LFCSP-16 3х3мм |
| Информация для заказа: |
|||||
| ТИП | Температурный диапазон | Корпус | Вариант | ||
| SSM2306CPZ-R2 | -40°C ... +85°C | LFCSP_VQ -16 16 выводов | СР-16-3 | ||
| SSM2306CPZ-REEL | -40°C ... +85°C | LFCSP_VQ -16 16 выводов | СР-16-3 | ||
| SSM2306CPZ-REEL7 | -40°C ... +85°C | LFCSP_VQ -16 16 выводов | СР-16-3 | ||
| SSM2306CPZ-EVAL | Оценочная плата | ||||
| SSM2306CPZ-MINI-EVAL | Оценочная плата | ||||
| Остальные компоненты этого класса: | ||||||||
| Тип | Число каналов | Вых. мощн. (Вт) | КПД(%) | Дин. диапазон (dB) | Сигн/шум (дБ) | Искаж. нелин. (dB) | Источник "+" | Ток |
|---|---|---|---|---|---|---|---|---|
| AD1990 | 2 | 5 | 84 | 102 | 102 | -90 | +4.5V to +5.5V | 20mA |
| AD1992 | 2 | 10 | 84 | 102 | 102 | -90 | +4.5V to +5.5V | 20mA |
| AD1994 | 2 | 25 | 84 | 102 | 102 | -90 | +4.5V to +5.5V | 20mA |
| ADAU1590 | 2 | 11.5 (6 Ом) | 87 | 101 | 101 | -85 | 9V to 15V | 34mA |
| ADAU1592 | 2 | 18 (6 Ом) | 87 | 101 | 101 | -85 | 9V to 18V | 44mA |
| SSM2301 | 1 | 1.4 | 85 | - | 98 | -67 | 2.5V to 5V | 4.5mA |
| SSM2302 | 2 | 1.4 | 85 | - | 98 | -67 | 2.5V to 5V | 6.6mA |
| SSM2304 | 2 | 2 | 85 | - | 98 | -67 | 2.5V to 5V | 6.6mA |
| SSM2306 | 2 | 2 | 87 | - | 98 | -67 | 2.5V to 5V | 3mA |
